DIY nhà thông minh cho pet

Chào các bạn. Chúng ta gặp nhau ở đây vì chúng ta có điểm chung là những người yêu động vật. Tận dụng ít gỗ vụn và vài công cụ đơn giản chúng ta đã có 1 ngôi nhà cho người bạn của mình. Bắt đầu nào

Tính năng của ngôi nhà gồm:

• Cho ăn tự động trong thời gian thực.
• Tự động bật quạt và đèn LED cảnh báo khi nhiệt độ vượt ngưỡng cho phép.
• Cập nhật thông số nhiệt độ, độ ẩm từ ngôi nhà bạn vào điện thoại liên tục.
• Tự động chuyển sang pin khi mất điện để đảm bảo tính năng thông minh hoạt động liên tục.

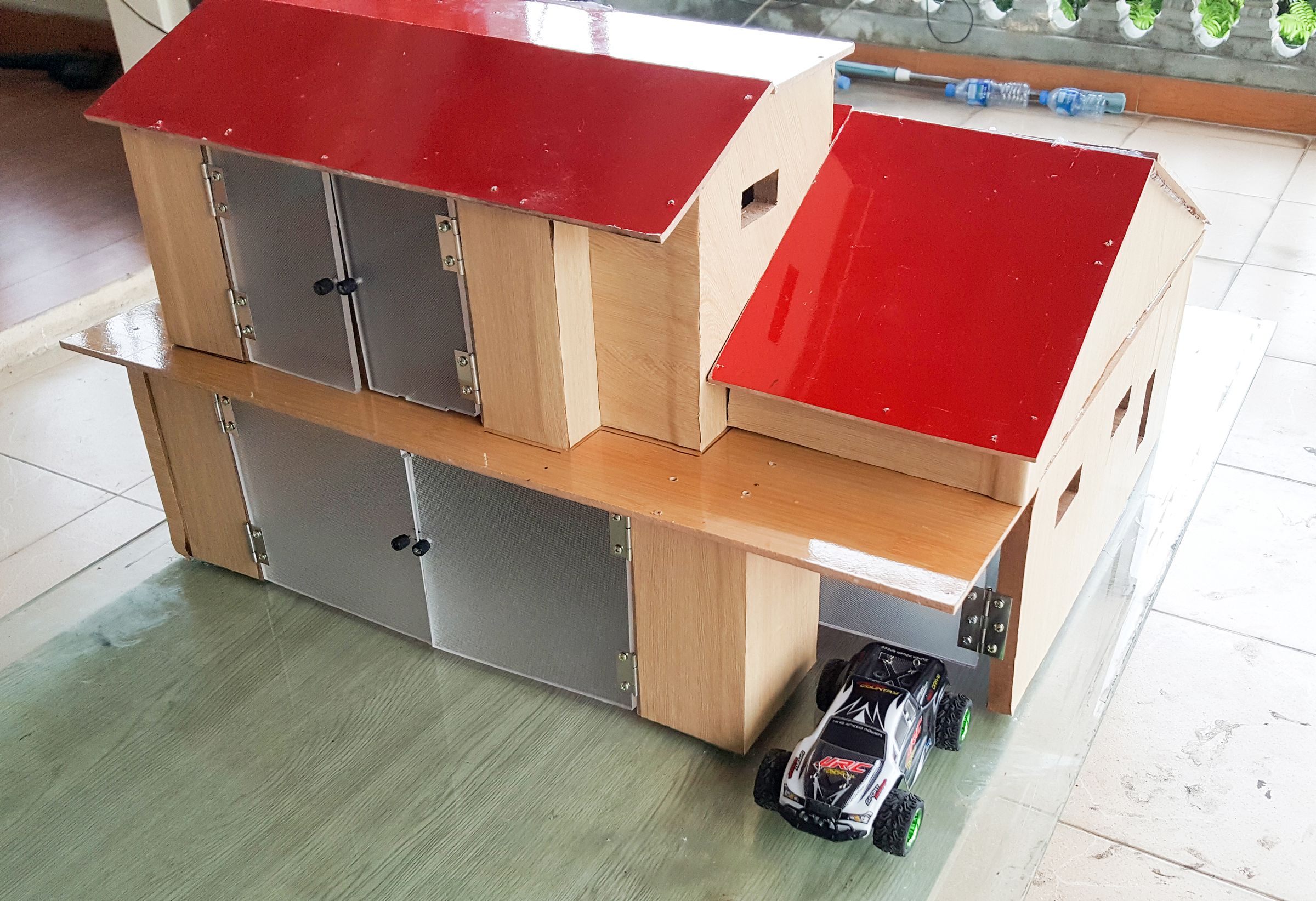

1- Thiết kế nhà
Kích thước nhà anh em có thể x2, x3 hay x10 tùy vào pet.

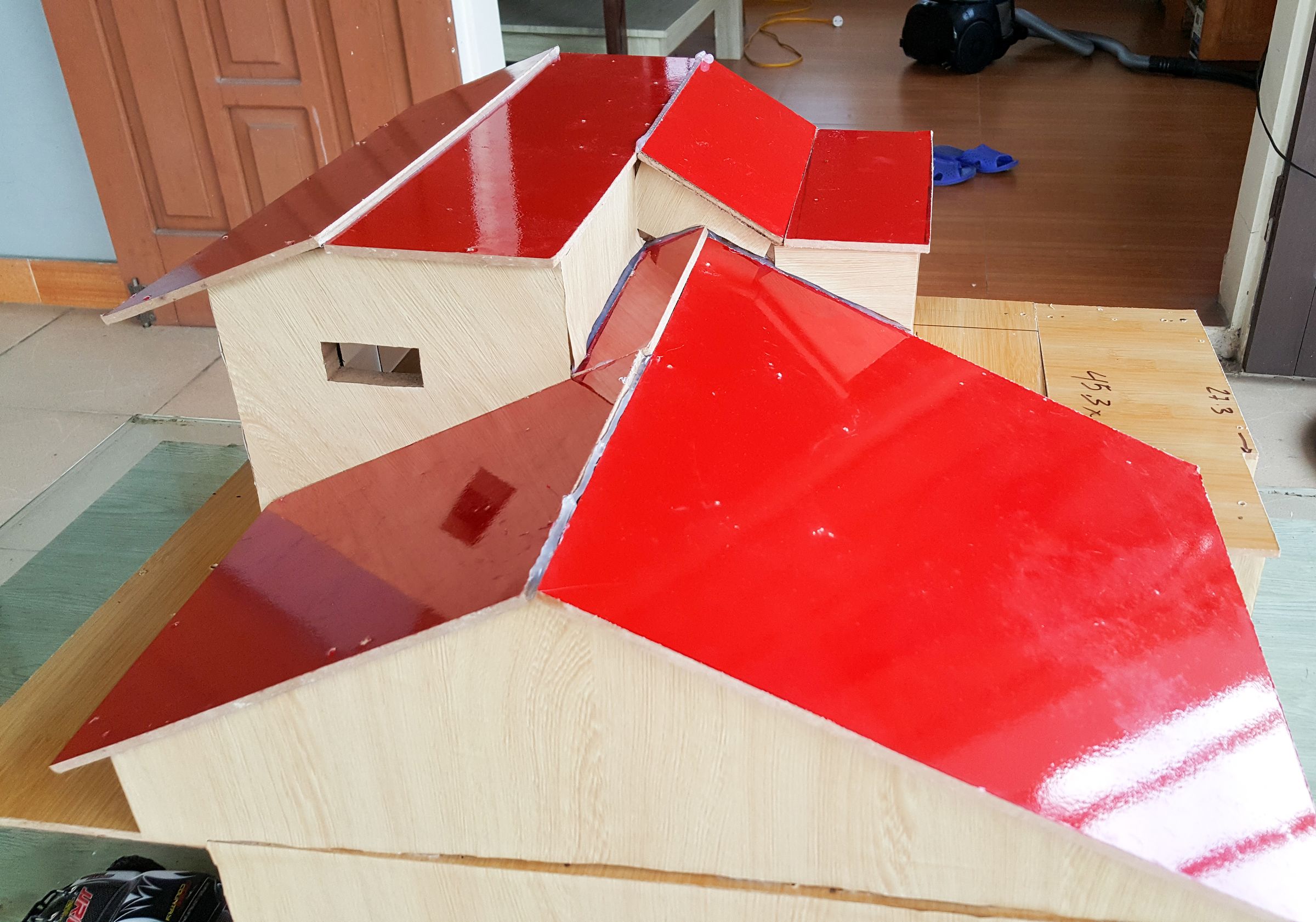

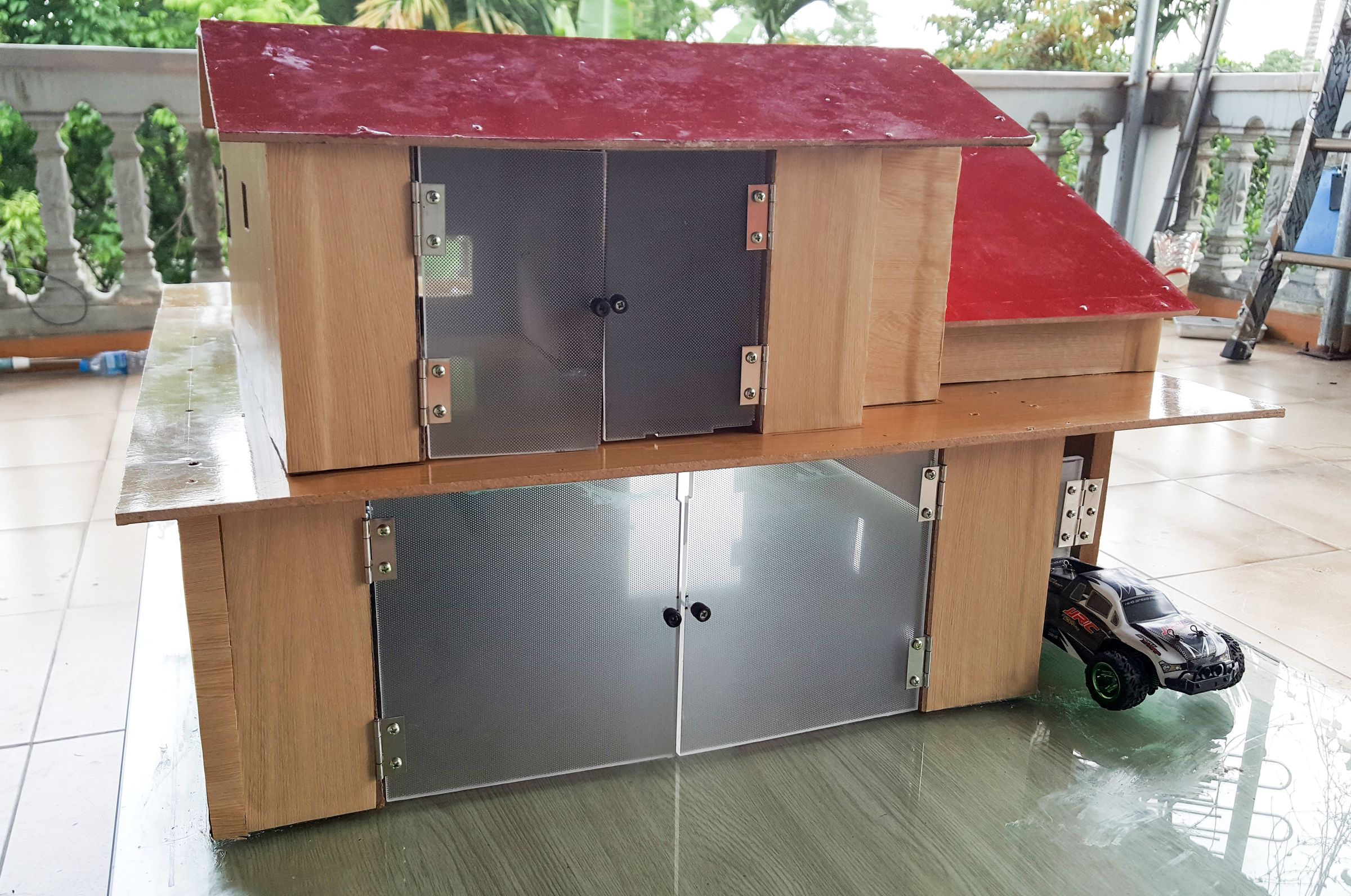

Đây là clip hoàn thành ngôi nhà

Quảng cáo

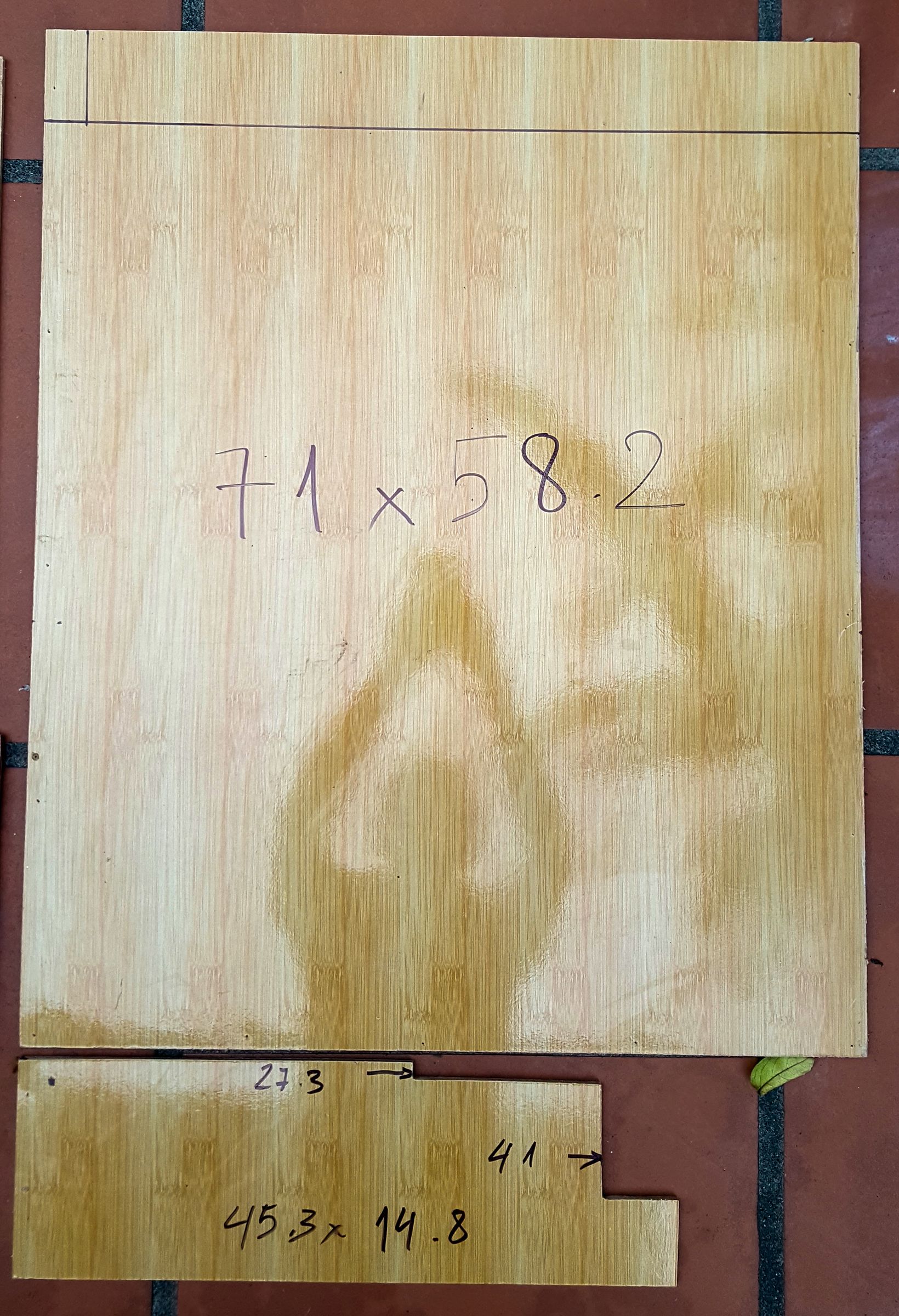

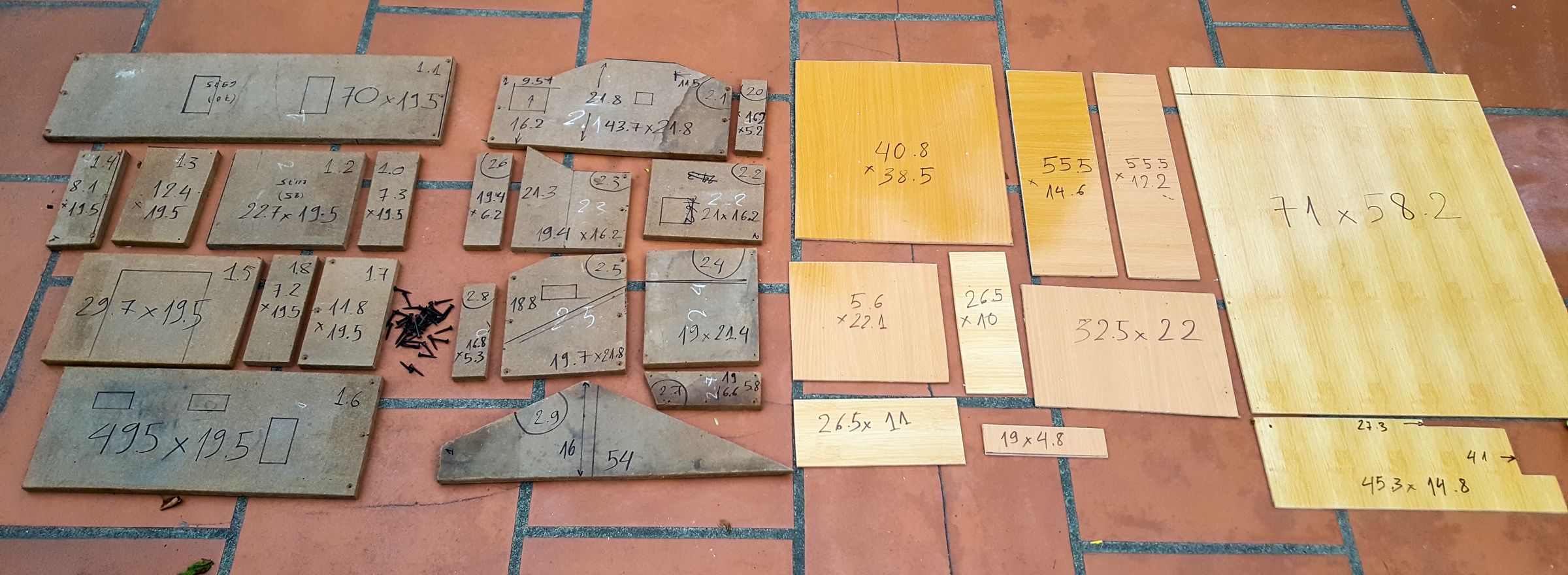

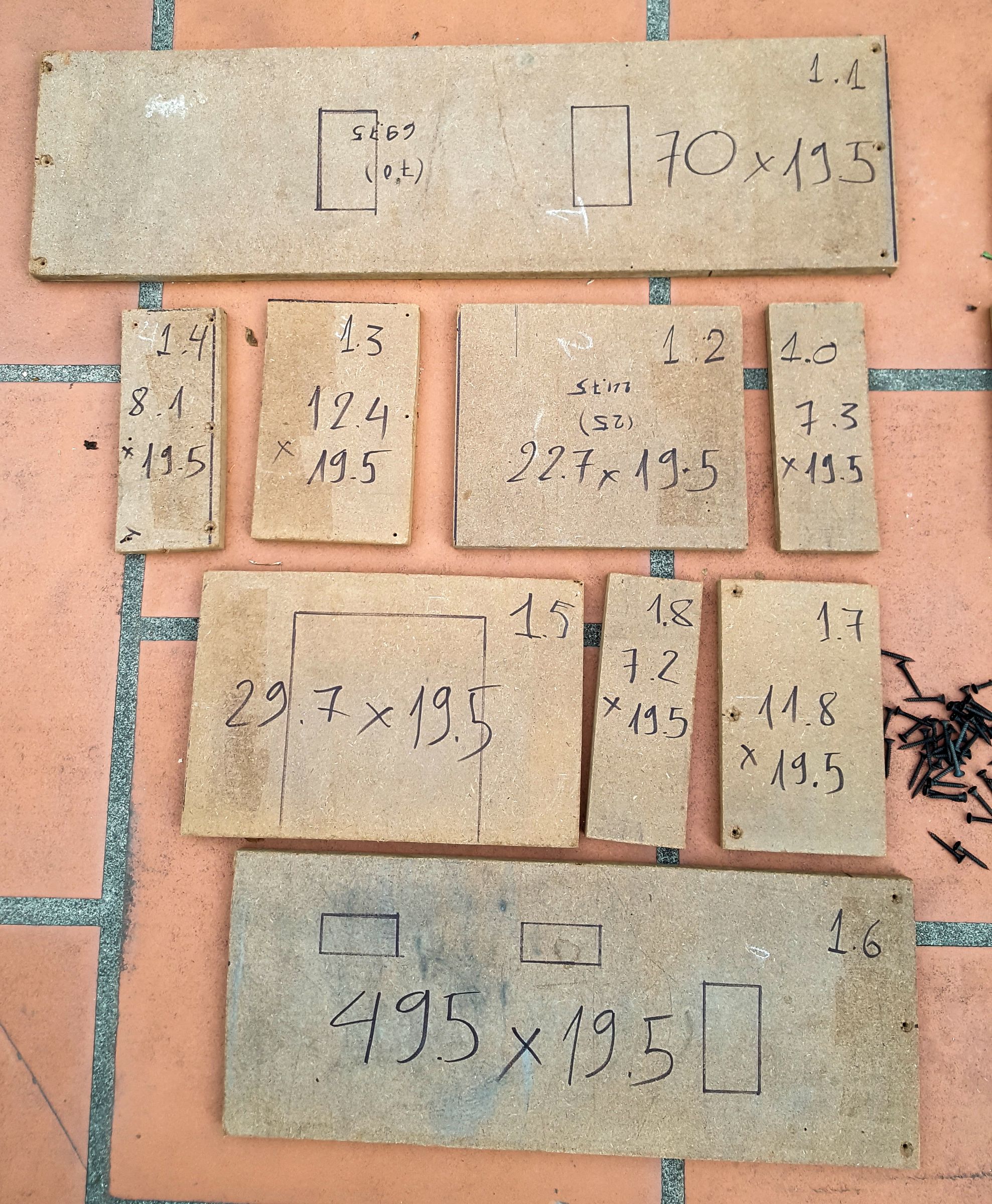

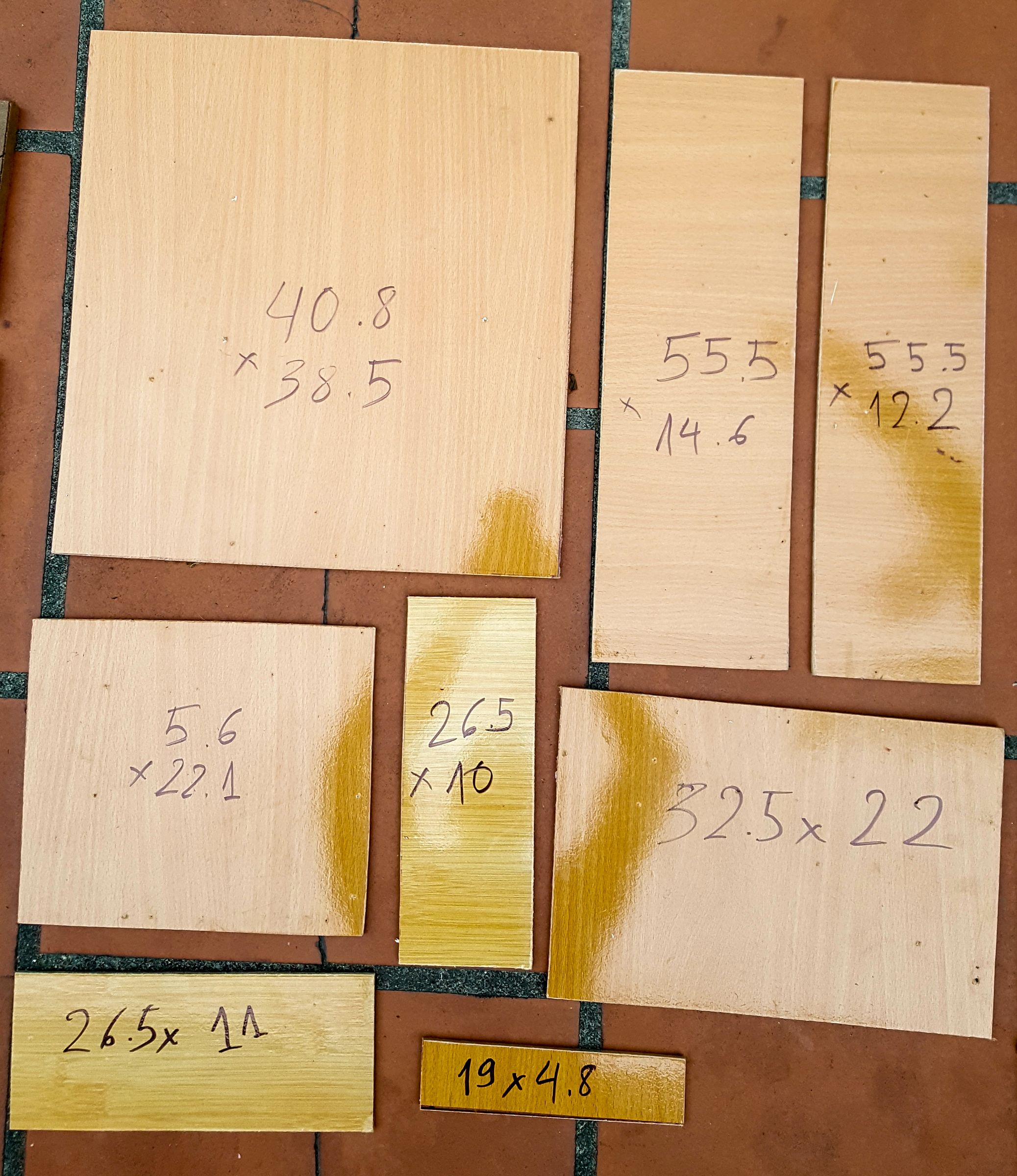

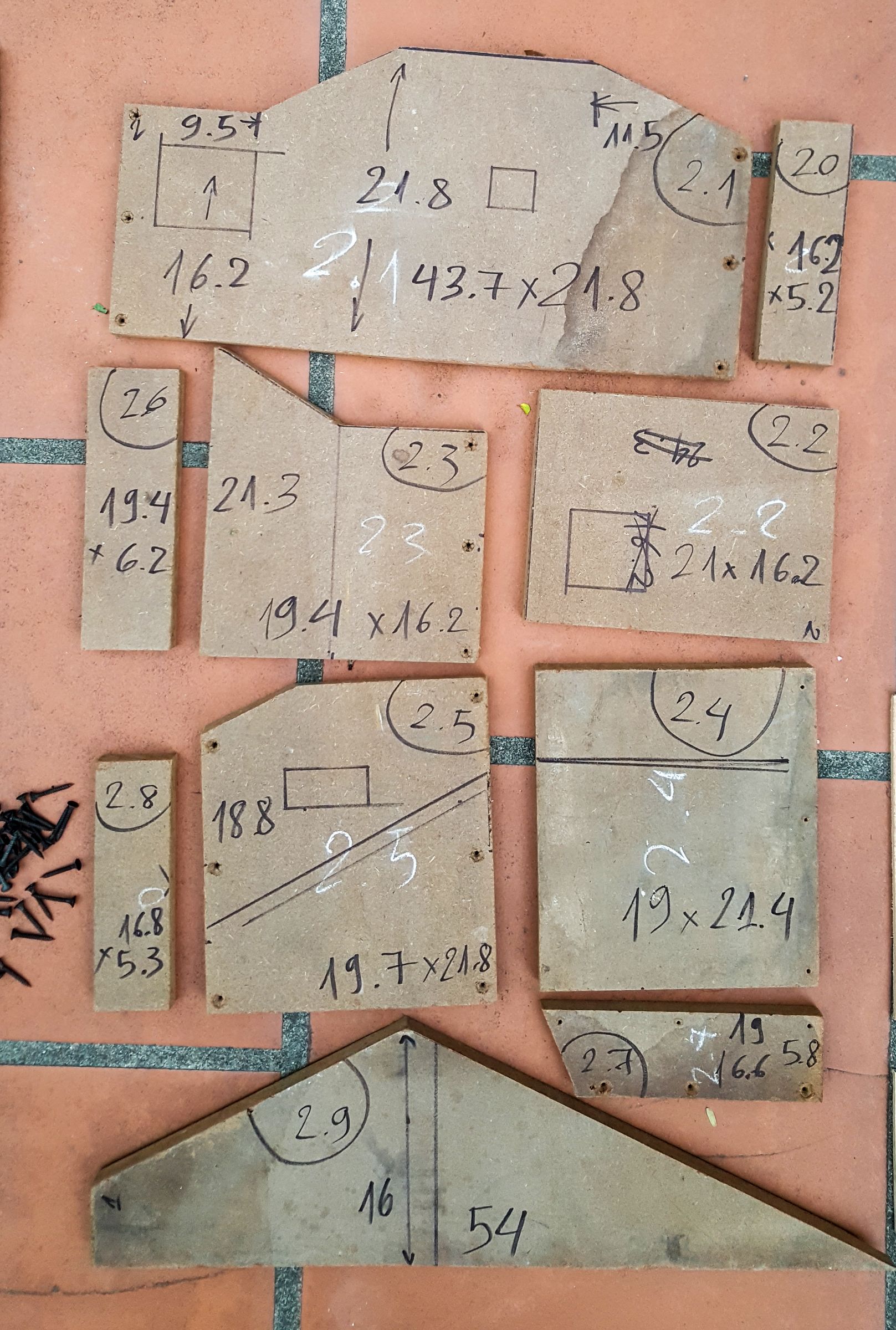

Gỗ vụ được sau khi được cắt. Kích thước có trong ảnh nhé anh em

2- Hệ thống thông minh - P1 linh kiện

• Hệ thống thông minh dễ kiếm gồm: WIFI NodeMcu Lua ESP8266 ESP-12F, DHT22, Rơ le 5v 4 kênh.
• Nếu có sevor sẽ tốt hơn nhưng dự án được hoàn thiện trong lúc ngẫu hứng lên mình tận dụng luôn motor dc.
• Các linh kiện khác như led, quạt các bạn có thể tận dụng từ máy tính cũ…

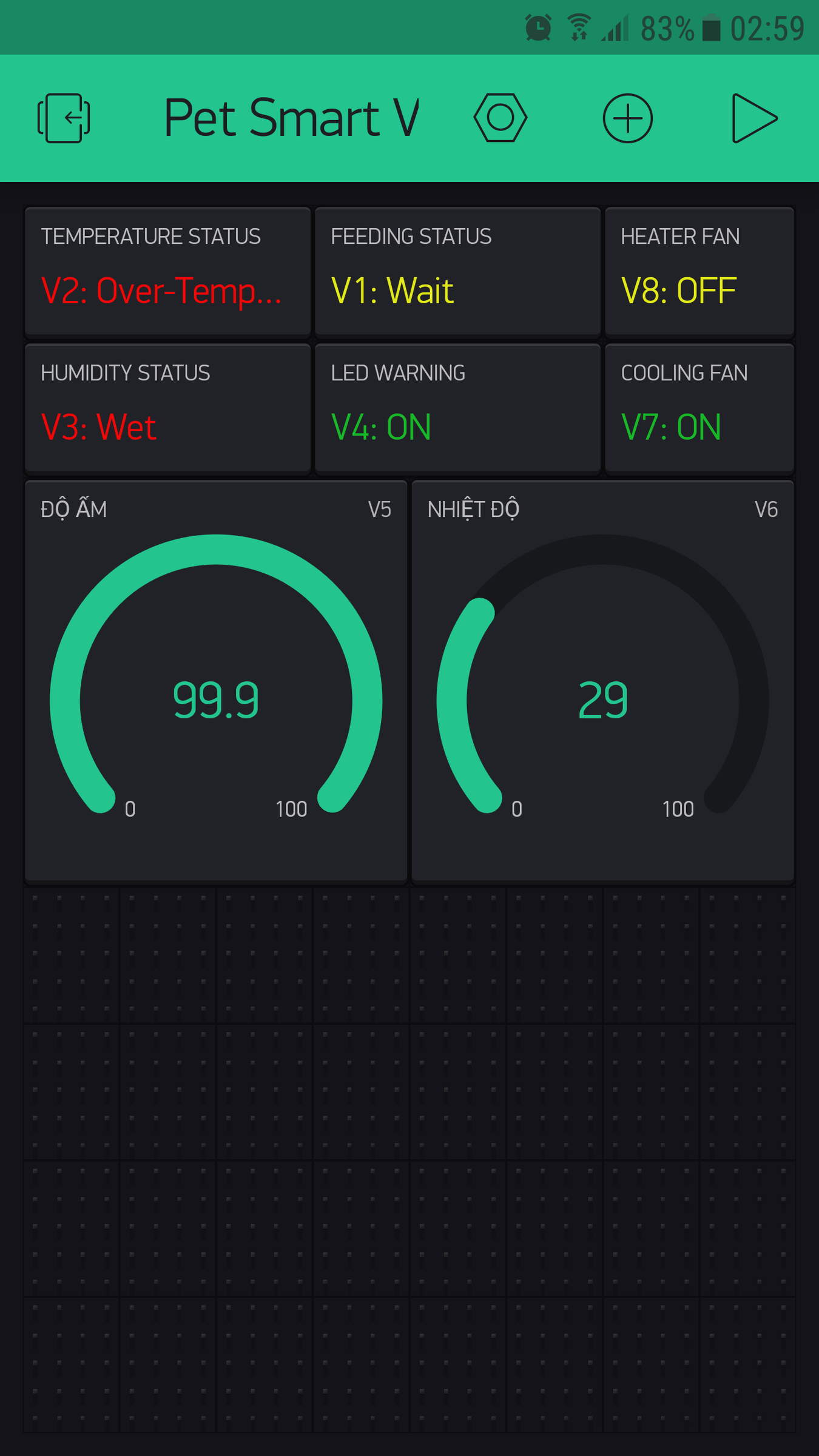

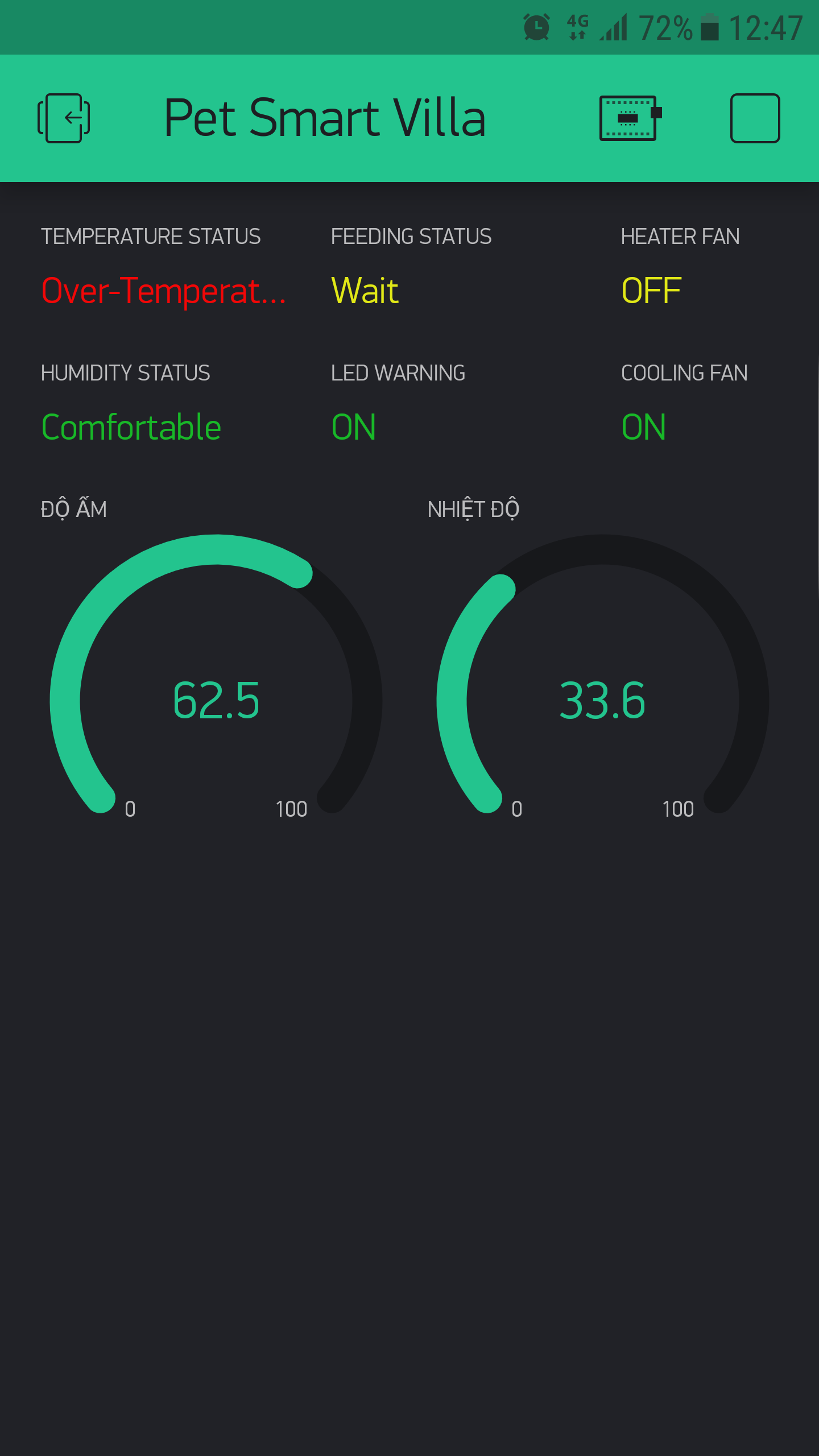

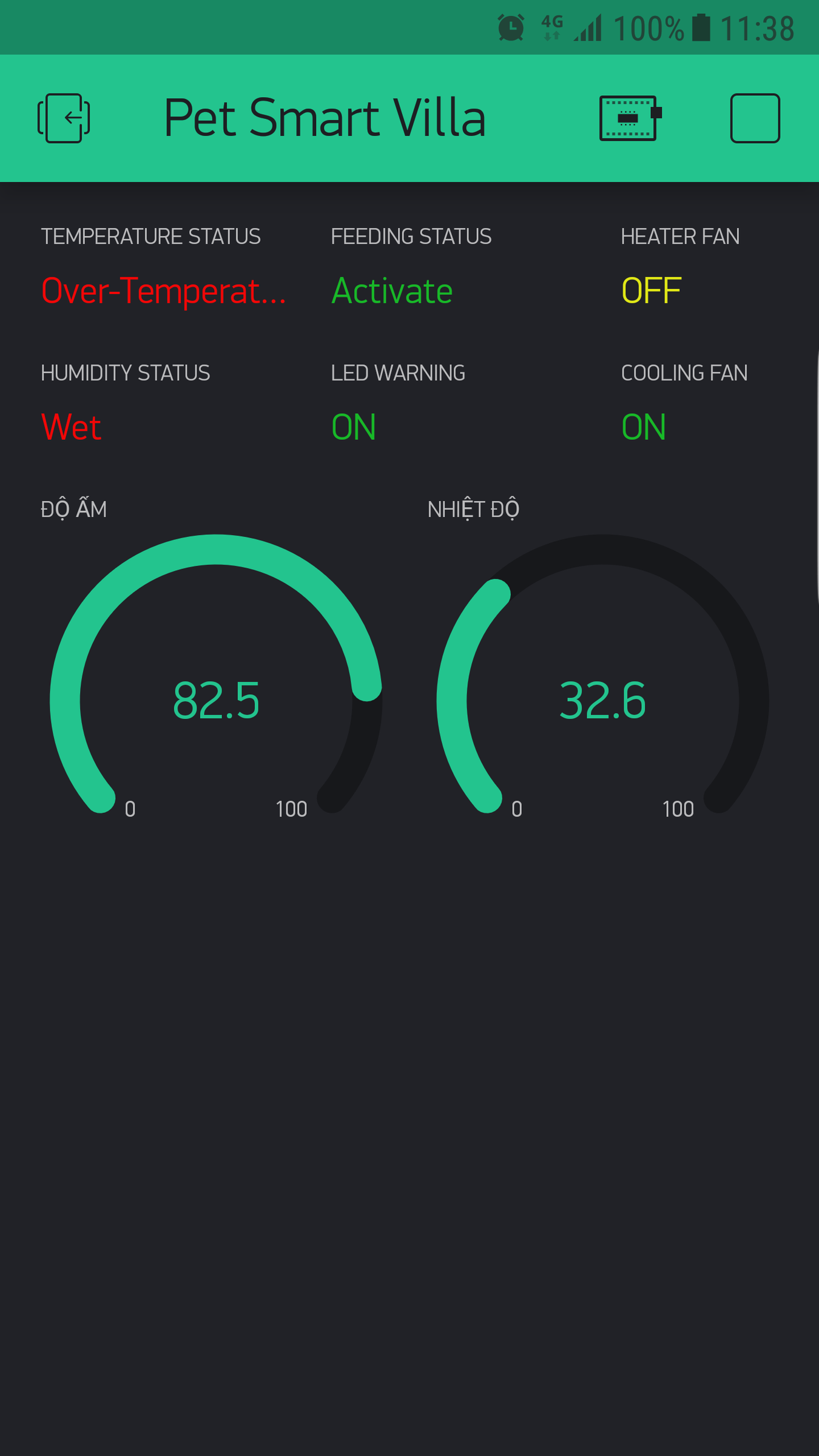

Đang cho ăn. Nhiệt độ phòng cao -→ quạt làm mát được bật. Led cũng đc bật để cánh báo

Cho ăn ở trạng thái chờ.

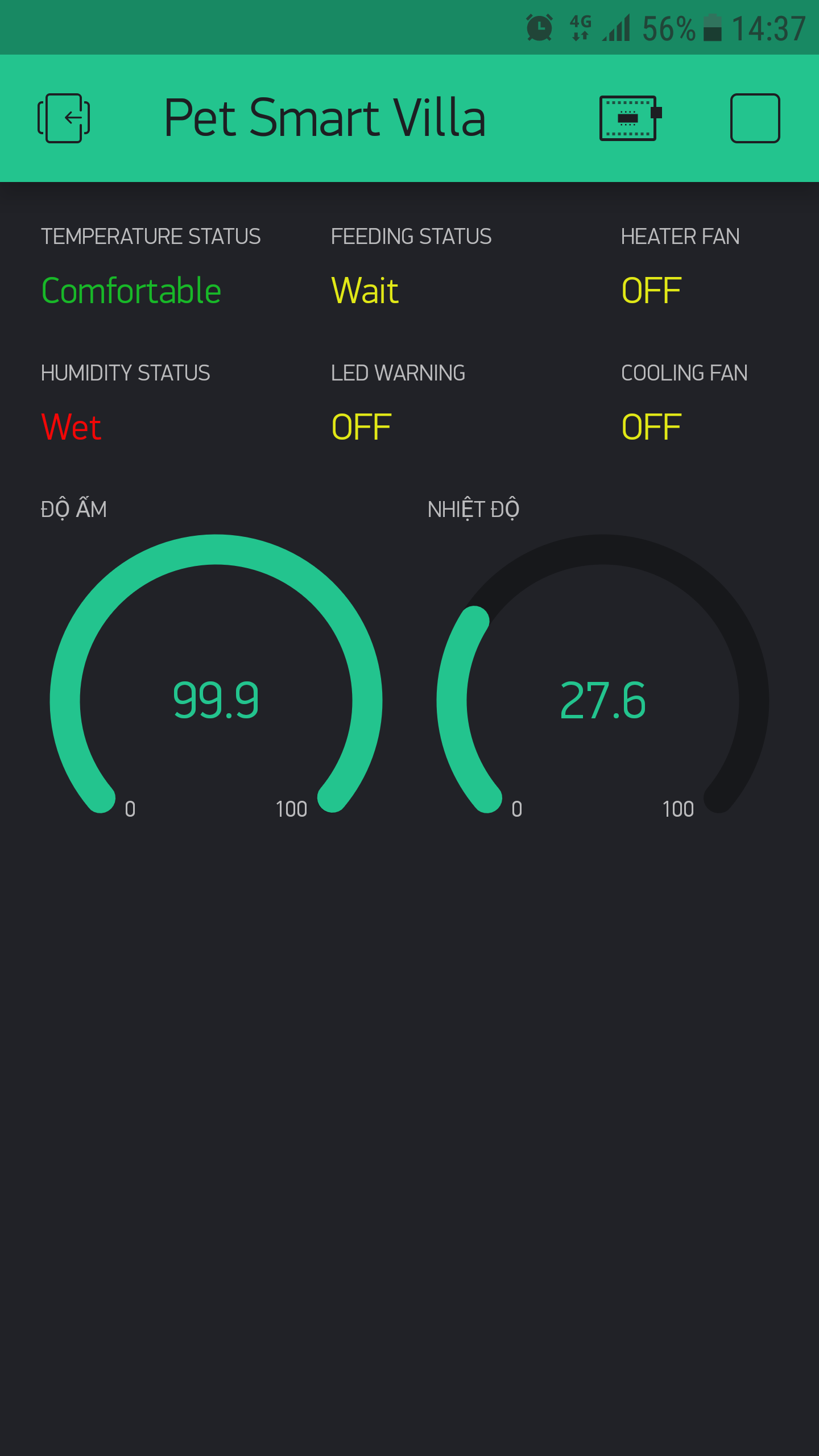

Nhiệt độ ổn định. Trạng thái cho ăn chờ. Quạt và đèn tắt.

Quảng cáo

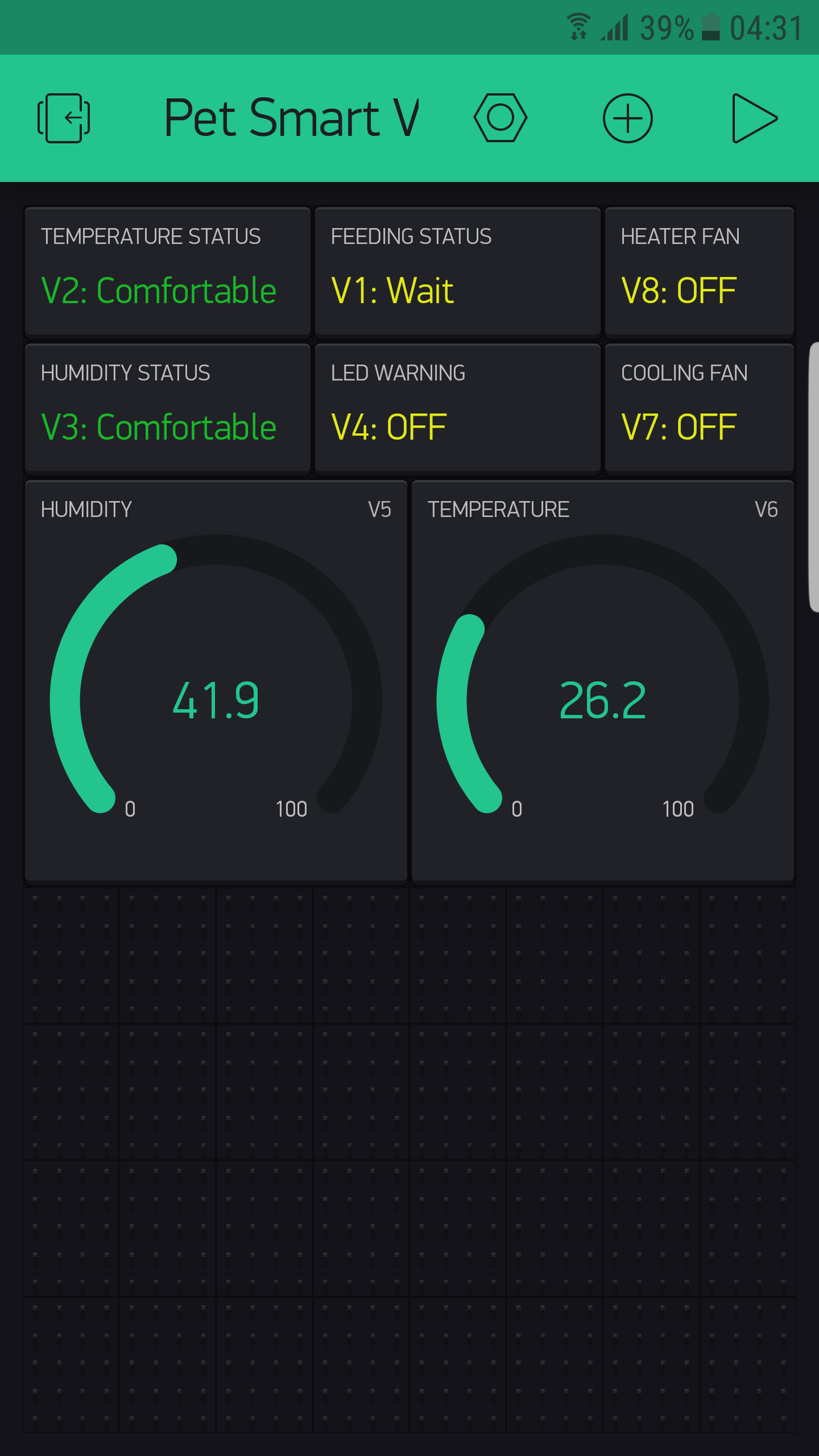

Giao diện cài đặt

3- Hệ thống thông minh - P2 code

• Để bắt đầu, bạn sẽ cần tải xuống Arduino IDE từ đây. Và cài đặt nó.

https://www.arduino.cc/en/Main/Software

Software

Open-source electronic prototyping platform enabling users to create interactive electronic objects.

arduino.cc

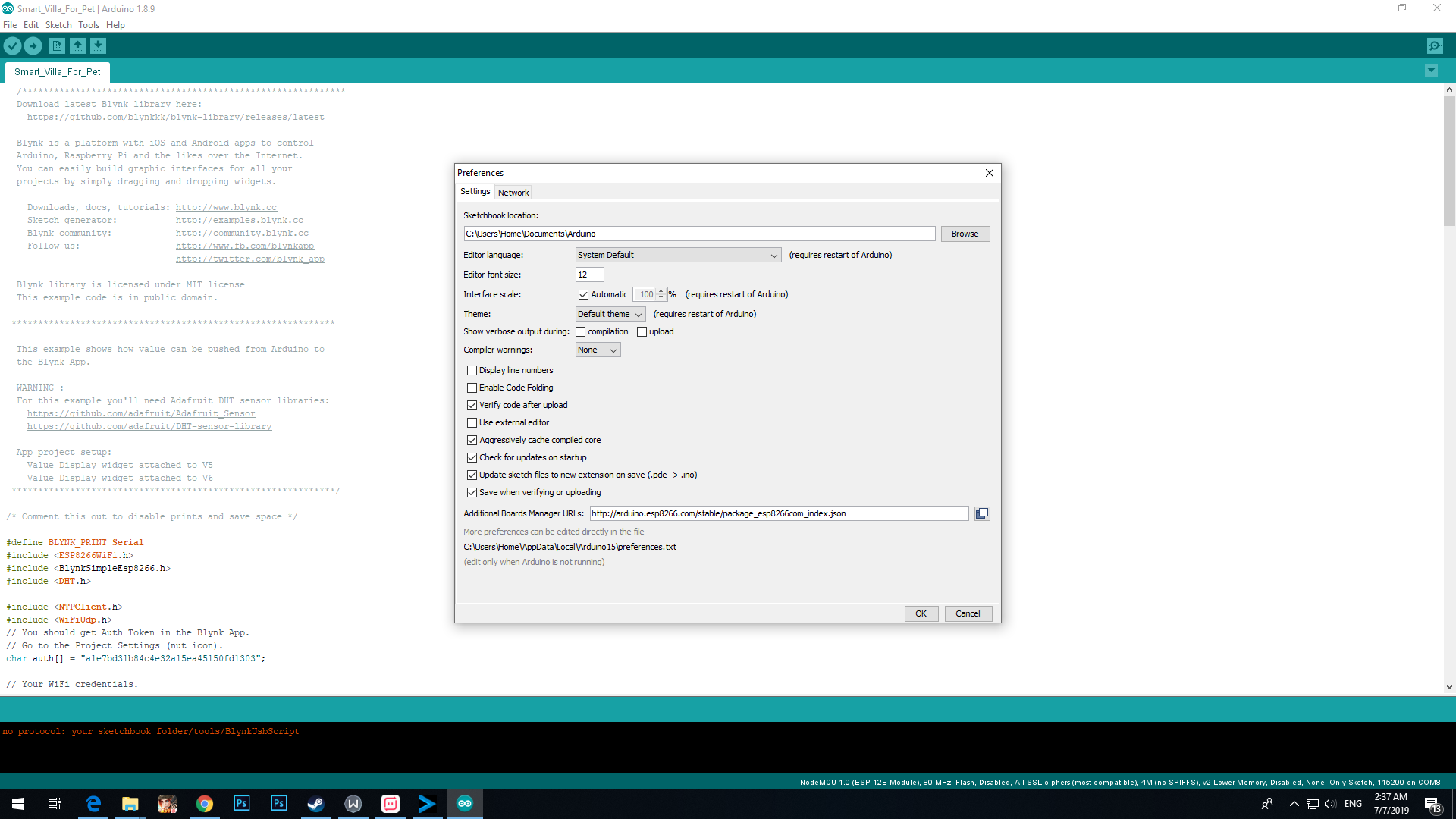

• Để nhập: File→ Preferences, ở mục Additional Board Manager URLs, thêm liên kết:

http://arduino.esp8266.com/stable/package_esp8266com_index.json

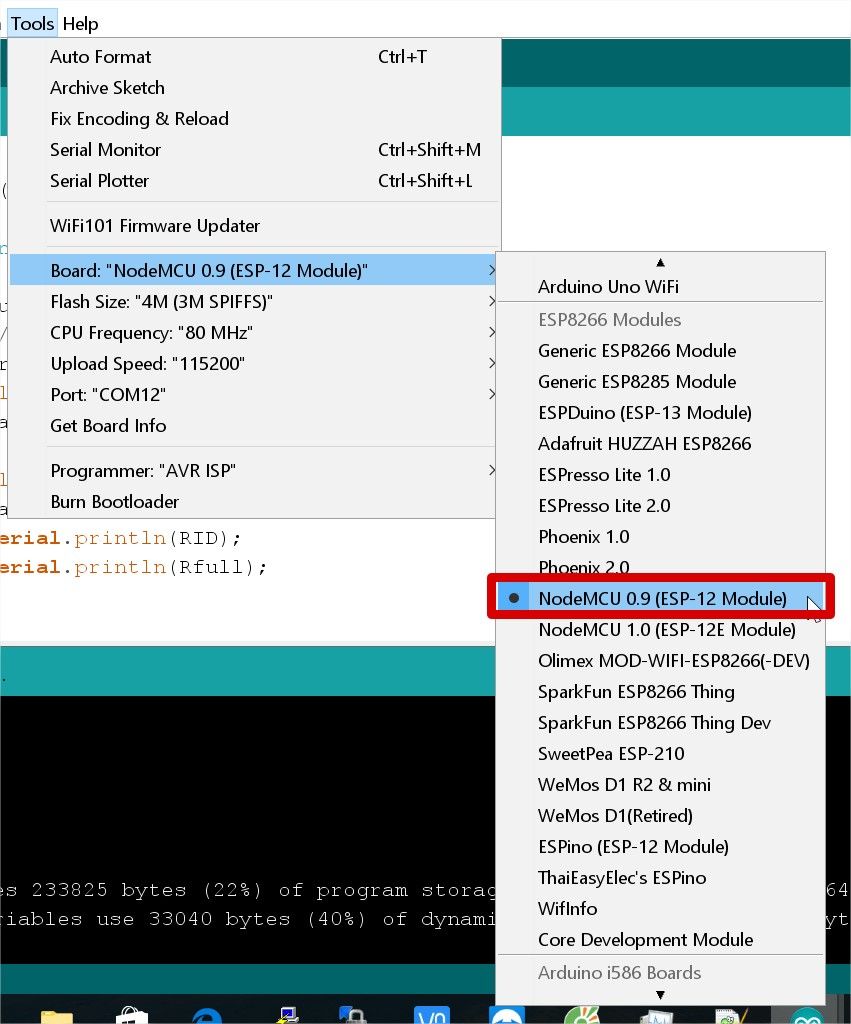

• Tool→Board→Node MCU 0.9 Chọn cổng loại tương ứng.

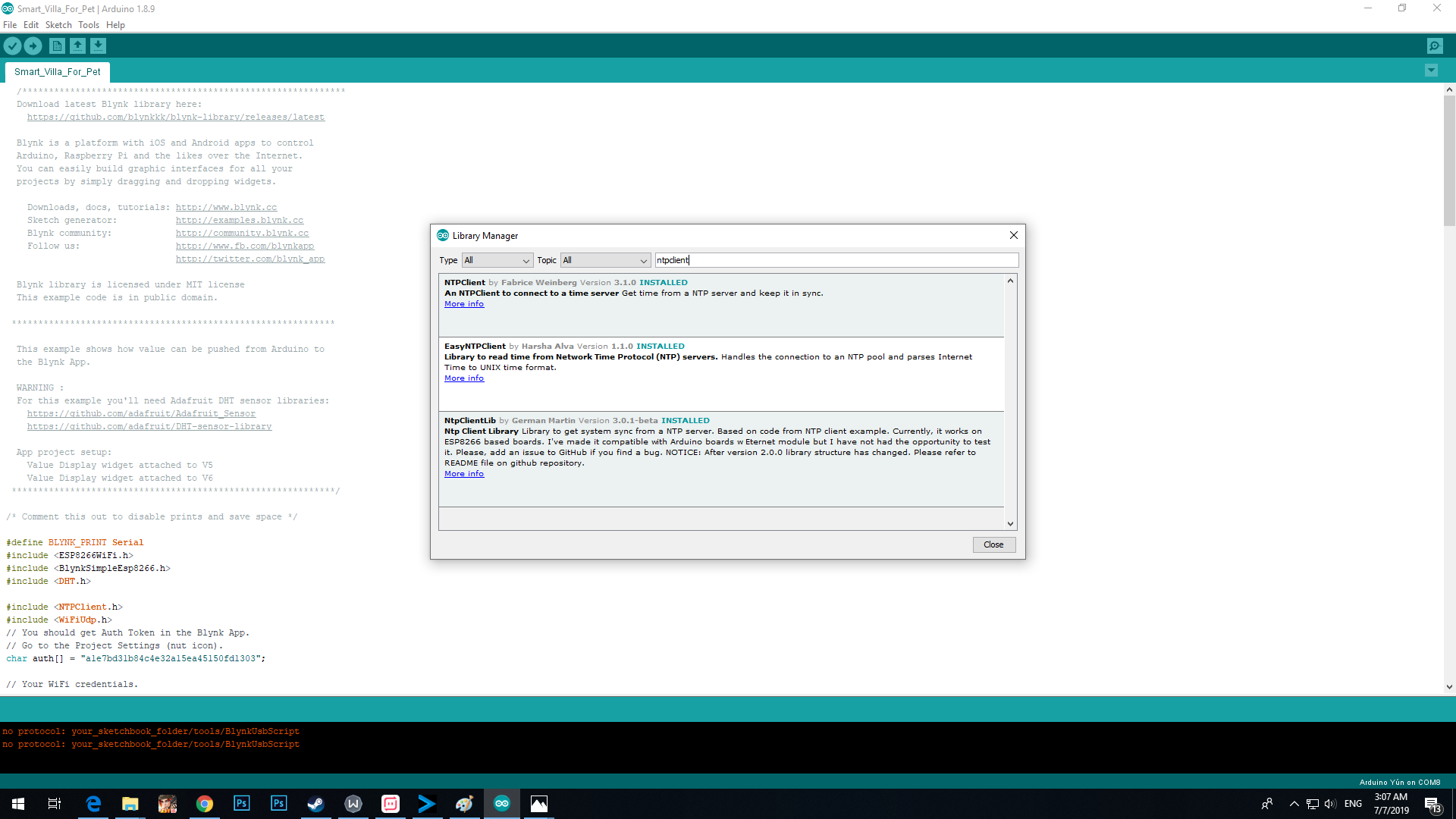

• Cài đặt thư viện NTP Client Library
• Tools > Manage Libraries…
• gõ 'ntpclient'. Hãy tìm NTPClientby Fabrice Weinberg. chọn nó và cài đặt.

• Cài đặt DHT Client Library
• Tools > Manage Libraries…
• gõ 'dht'. Tìm kiếm thư viện cảm biến DHT của Adafruit .. chọn nó và đặt.

3- Hệ thống thông minh - P3 đồng bộ thời gian

• Time zone bạn tham khảo thêm ở đây

https://www.ntppool.org/en/

pool.ntp.org: the internet cluster of ntp servers

ntppool.org

- Bạn cần điều chỉnh độ lệch UTC cho mũi giờ của mình tính bằng mili giây

Quảng cáo

• Ví dụ: UTC -5.00 : -5 * 60 * 60 : -18000

UTC 7.00 : 7 * 60 * 60 : 25200 Việt Nam
UTC 0.00 : 0 * 60 * 60 : 0

• Thời gian là rất quan trọng. Bởi vì chúng ta cho thú cưng của mình ăn trong thời gian thực.

4- Hệ thống thông minh - P4 cho ăn

• Trong ví dụ này mình đặt thời gian tự động cho ăn 3 lần. 5:38 - 11,38 - 17:38. Hãy thay đổi để phù hợp với nhu cầu của bạn.
• Nếu bạn có các tính năng bổ sung. Vui lòng giữ void loop () như của mình. Nó cực kỳ quan trọng. Nếu không, hệ thống của bạn sẽ bị treo.
• Trong đoạn code mình cũng mô tả chi tiết. Bạn có thể thay đổi màu thông báo theo ý muốn. Chỉ cần sửa nó. Có một cách đơn giản để tìm màu yêu thích của bạn. Chỉ cần dán mã màu vào trang tìm kiếm google
• Bạn có thể gặp lỗi khi cập nhật mã. Vui lòng rút phích cắm của rơ le và chọn cập nhật lại
• Tải code mình tạo ở đây

https://content.instructables.com/ORIG/FK3/70E0/JXOYKD04/FK370E0JXOYKD04.ino
5- Nhà thông minh - P4 kết nối
Clip test tính năng cho ăn tự động

• Kết nối các thành phần:
• DHT 22:

D4 --- D0
GND --- GND
VCC --- 5V
Anh em xem thêm ở đây:
https://learn.adafruit.com/adafruit-io-basics-temperature-and-humidity/arduino-wiring

• Relay:

VCC --- 5V
GND --- GND
D5 --- In2 ---> Automatic Feeder
D6 --- In1 ---> Cooling Fan
D7 --- In3 ---> Led
D8 --- In4 ---> Heater Fan
Anh em xem thêm ở đây:
https://www.instructables.com/id/NODEMCU-10-ESP8266-CONTROLLED-RELAY-USING-BLYNK-OV

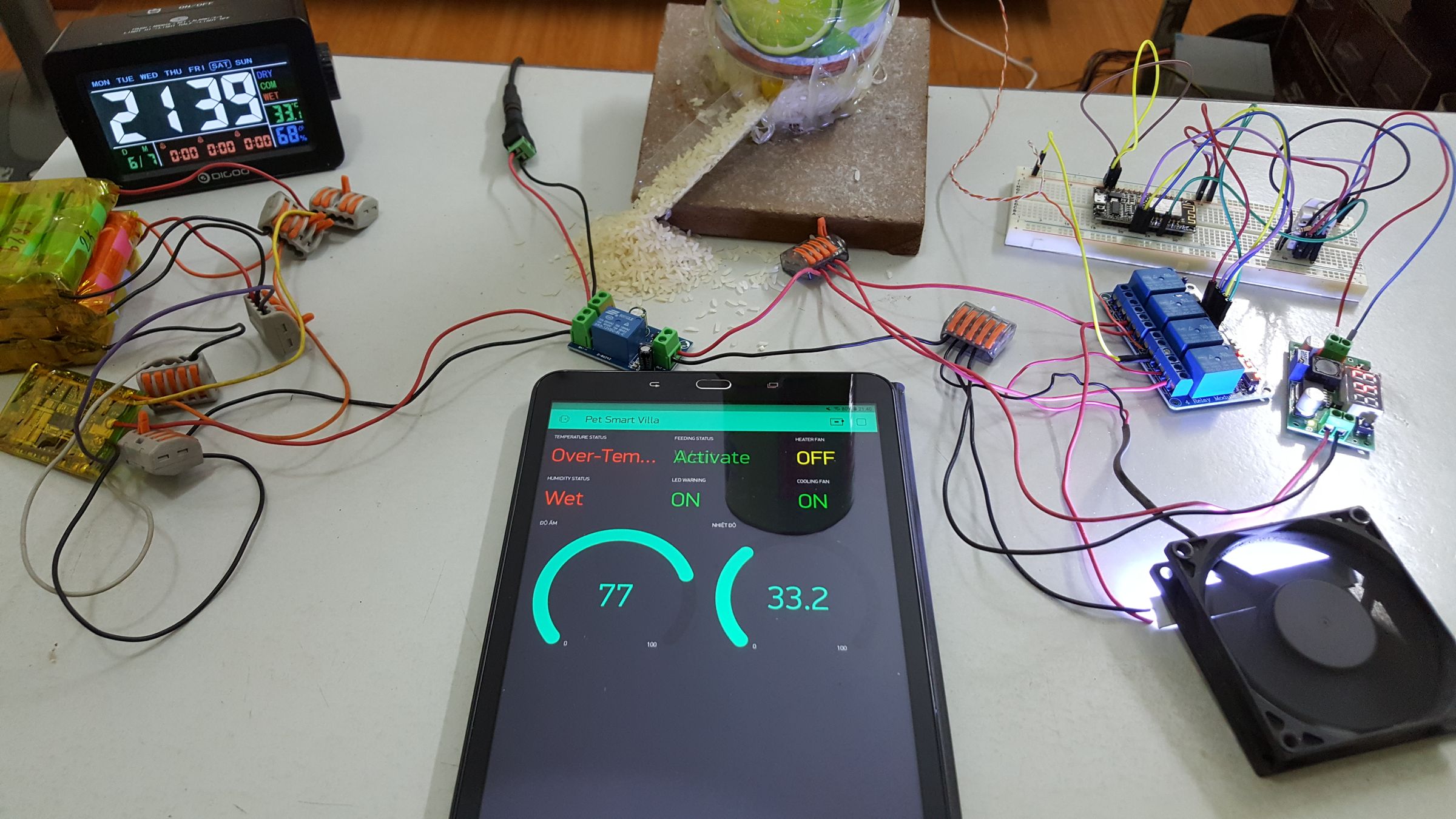

Các thành phần được kết nối trông như thế này

6- Hệ thống thông minh - P5 chuyển nguồn tự động

• Hệ thống của chúng ta cung cấp thức ăn cho vật nuôi trong thời gian thực. Và thời gian được lấy từ internet nên chúng ta cần có những giải pháp để giữ điện 24/24.

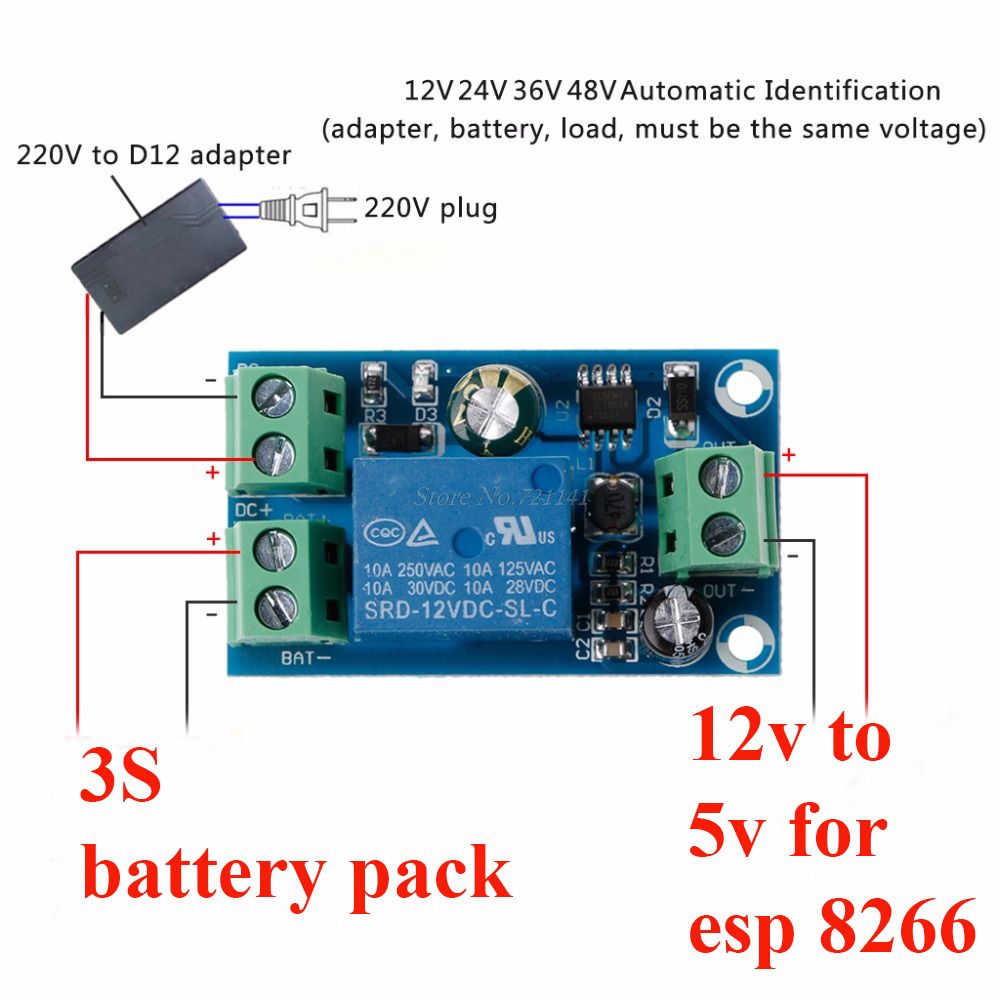

• Mình sử dụng bảng chuyển mạch tự động. Nó rất rẻ và hoạt động tuyệt vời. Bạn có thể cần ít nhất hai cái. 1 cho hệ thống nhà thông minh và 1 cho wifi của bạn.

Cách kết nối

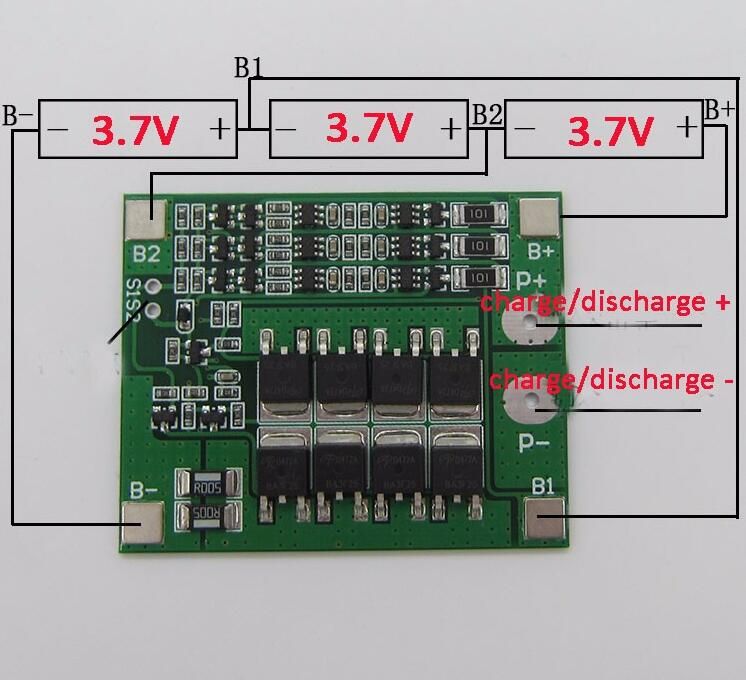

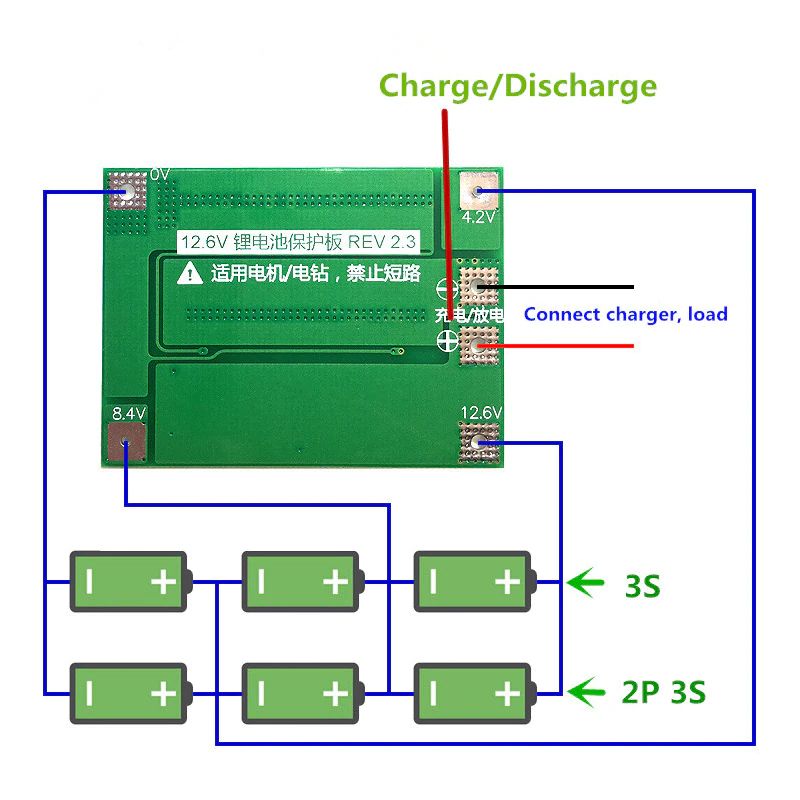

Cách đấu pin 3s1p hoặc 3s2p

7- Hệ thống thông minh - P6 thiết kế APP với blynk

• Bạn sẽ cần ứng dụng blynk cho dự án này. Liên kết:

https://blynk.io/

Blynk

Join the most popular IoT platform to connect your devices to the cloud, design apps to control them, and manage your deployed products at scale

blynk.io

• Hãy bắt đầu một dự án mới.

Tải xuống ứng dụng Blynk
Tạo tài khoản mới trong ứng dụng Blynk
Tạo dự án mới
Nhận mã thông báo xác thực
Kiểm tra hộp thư đến của bạn để xem liệu bạn có nhận được email từ Blynk với Mã thông báo xác thực hay không. Bạn sẽ cần nó sau này.

• Cài đặt Thư viện Blynk

http://help.blynk.cc/en/articles/512105-how-to-install-blynk-library-for-arduino

• Thông tin thêm về blynk tại đây:

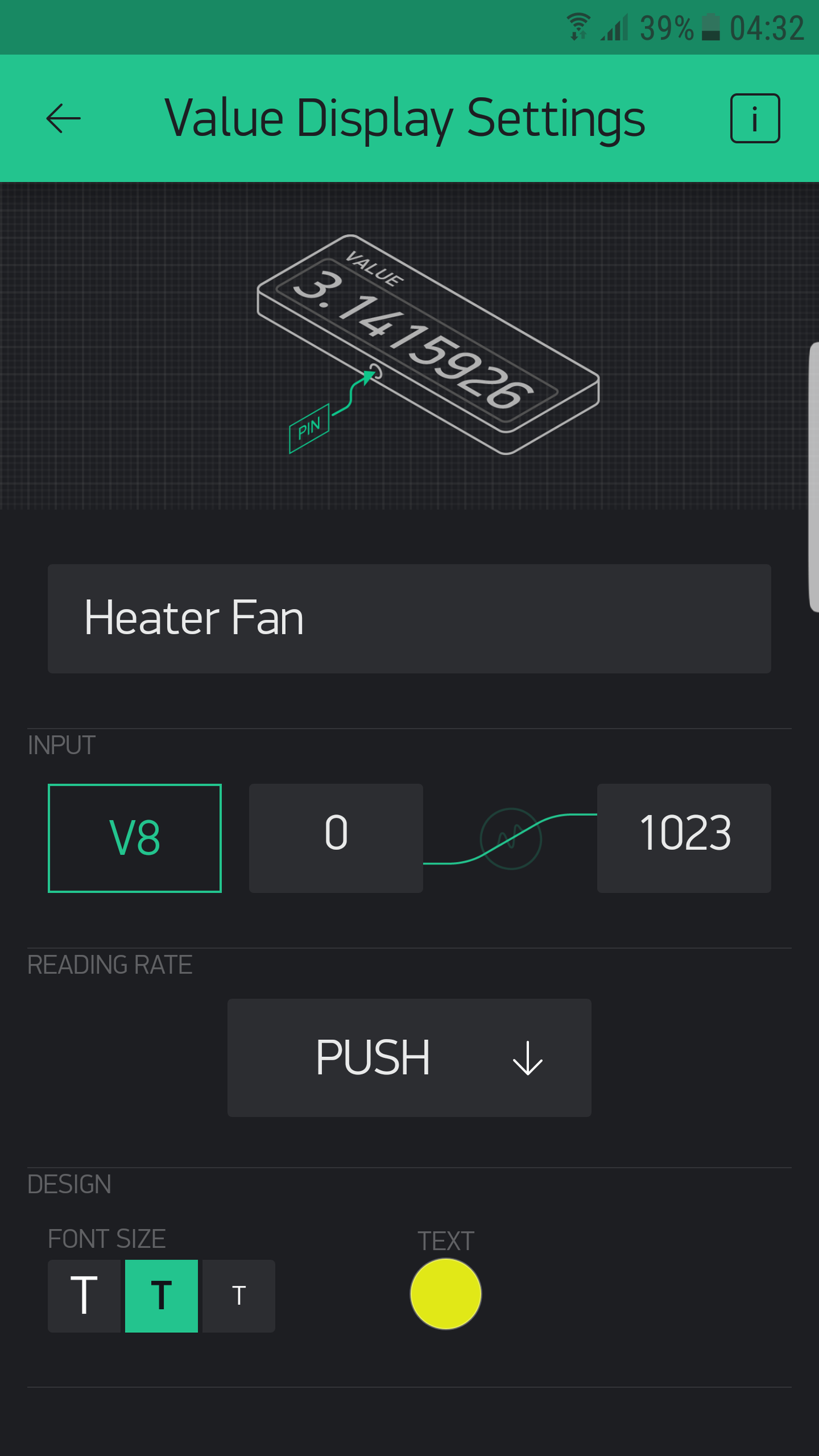

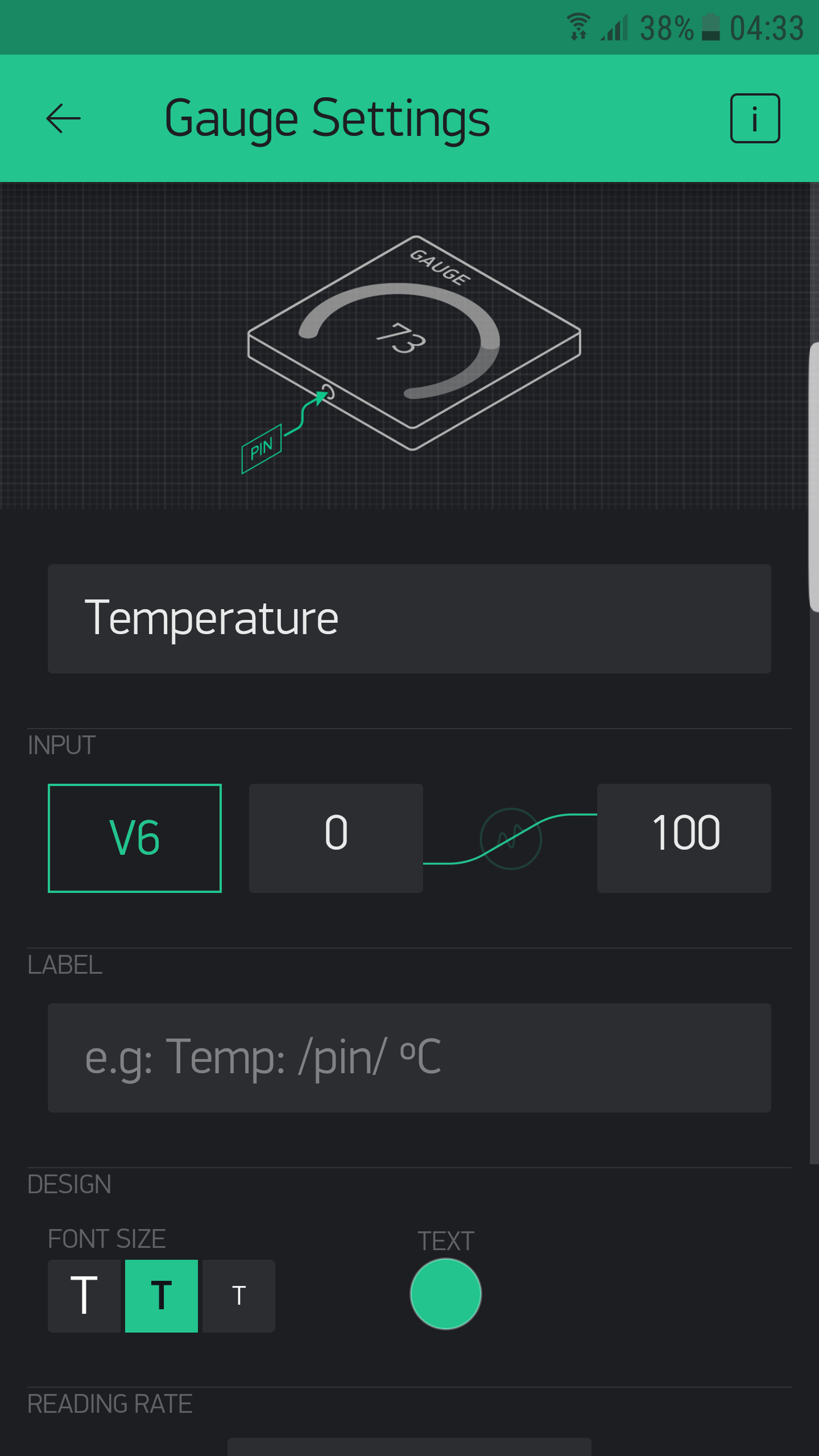

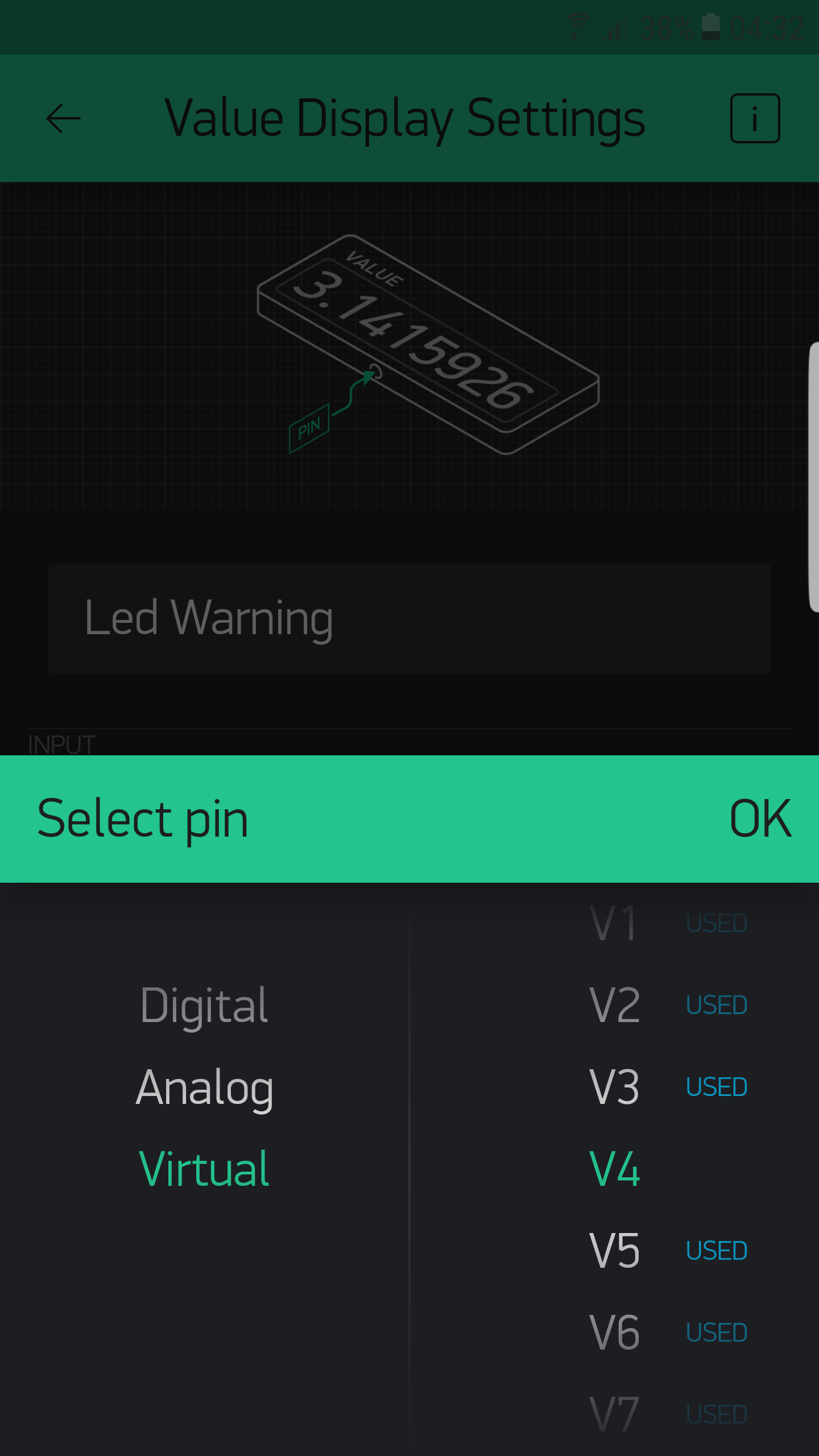

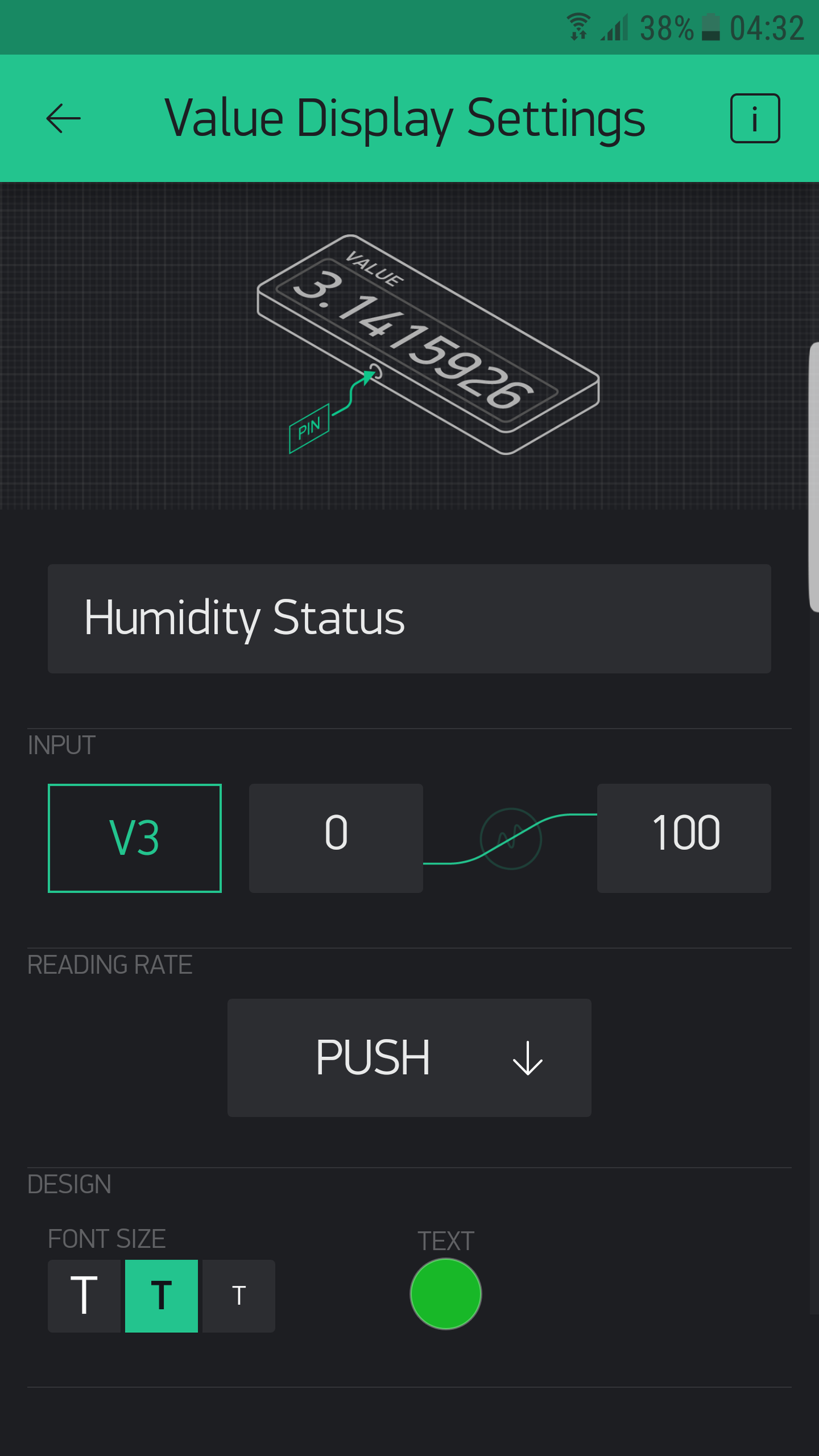

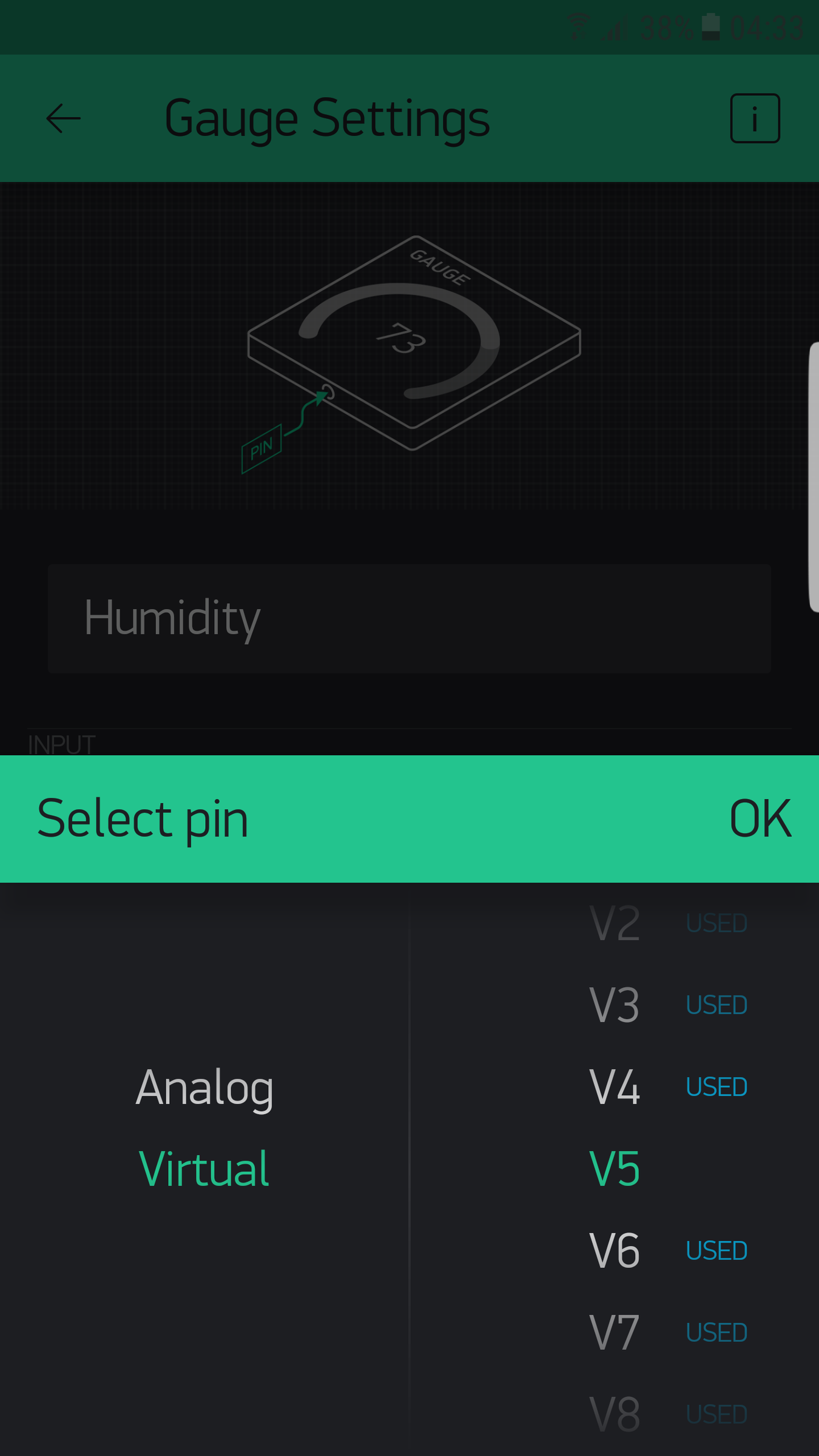

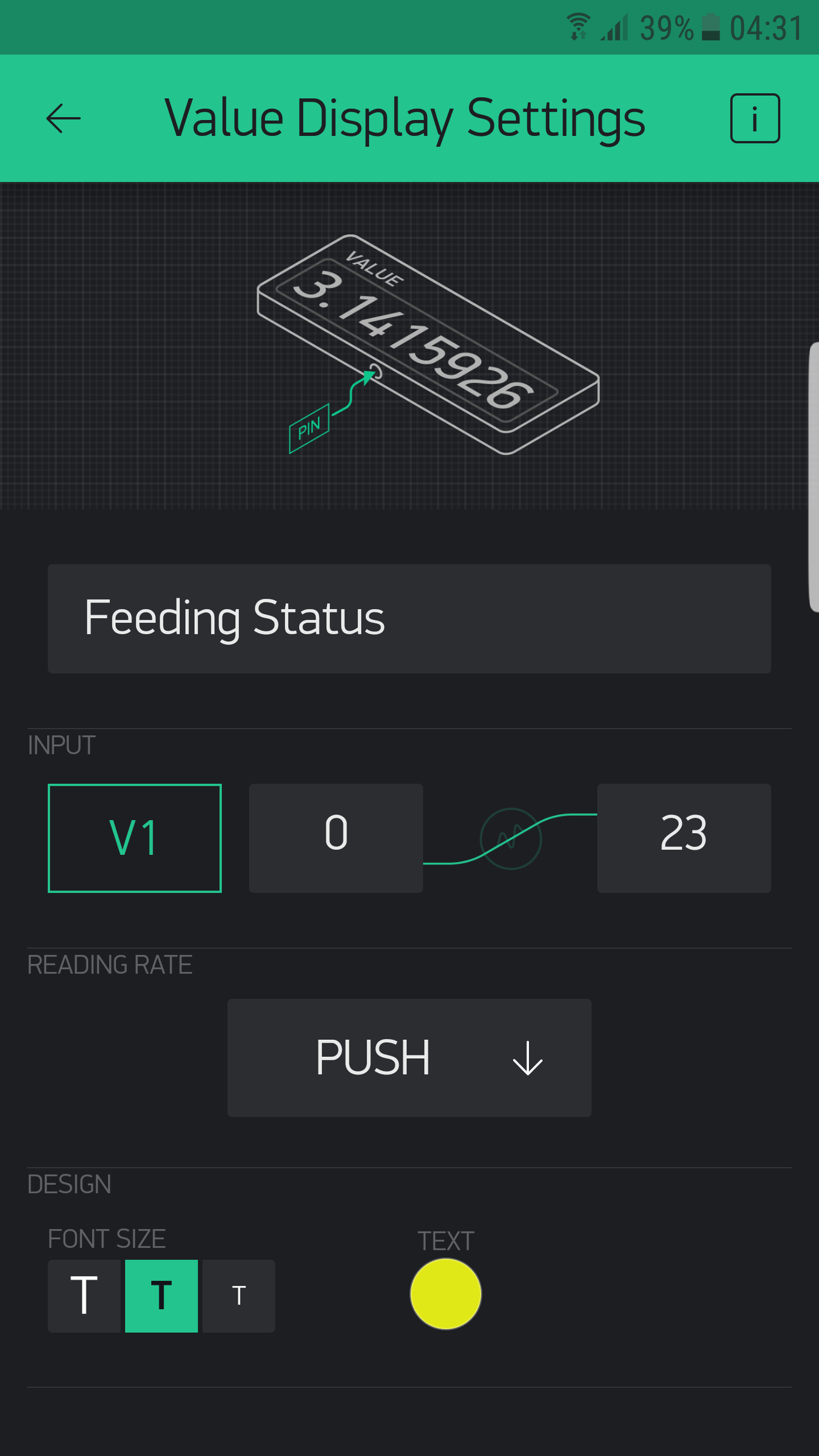

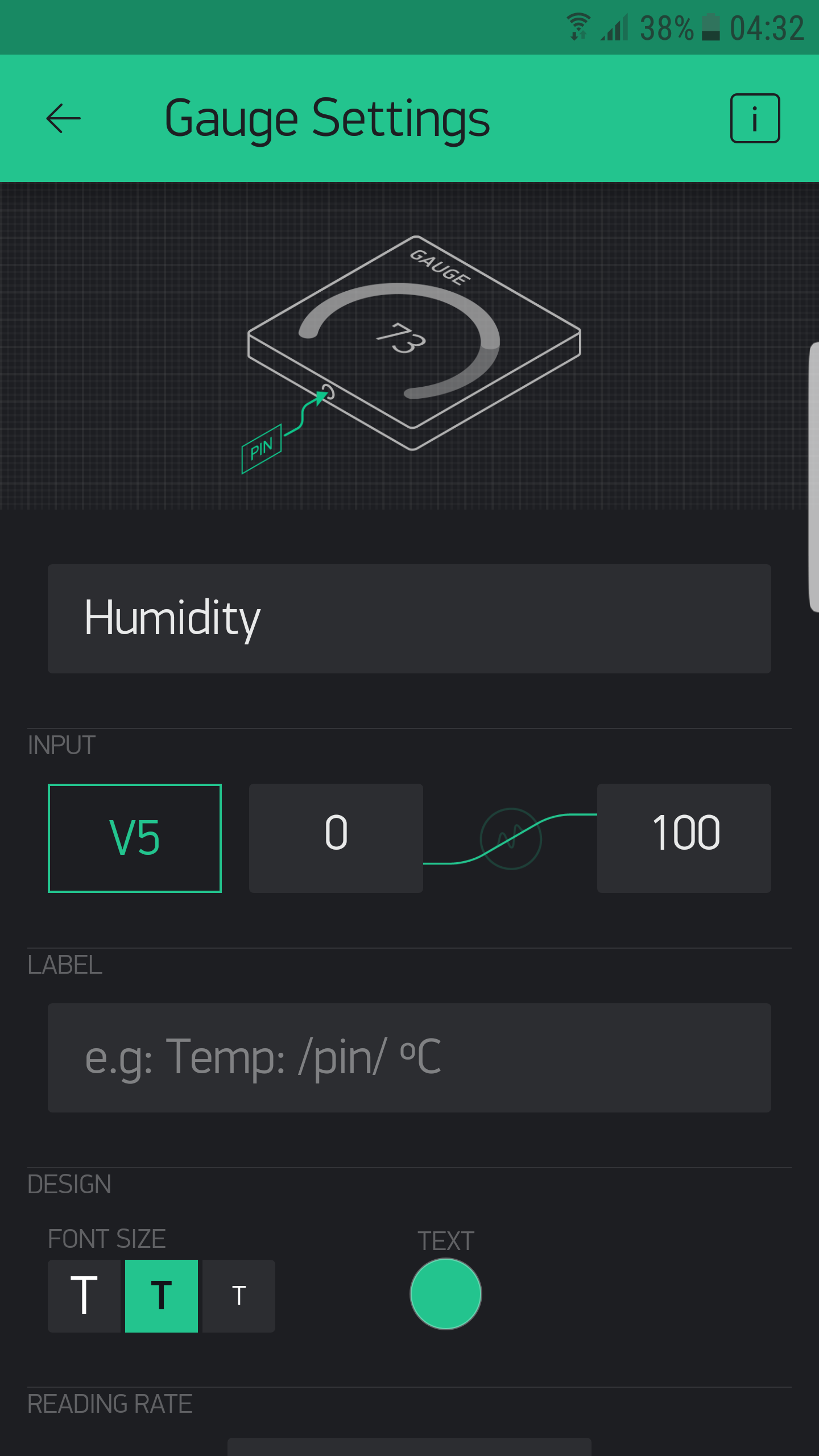

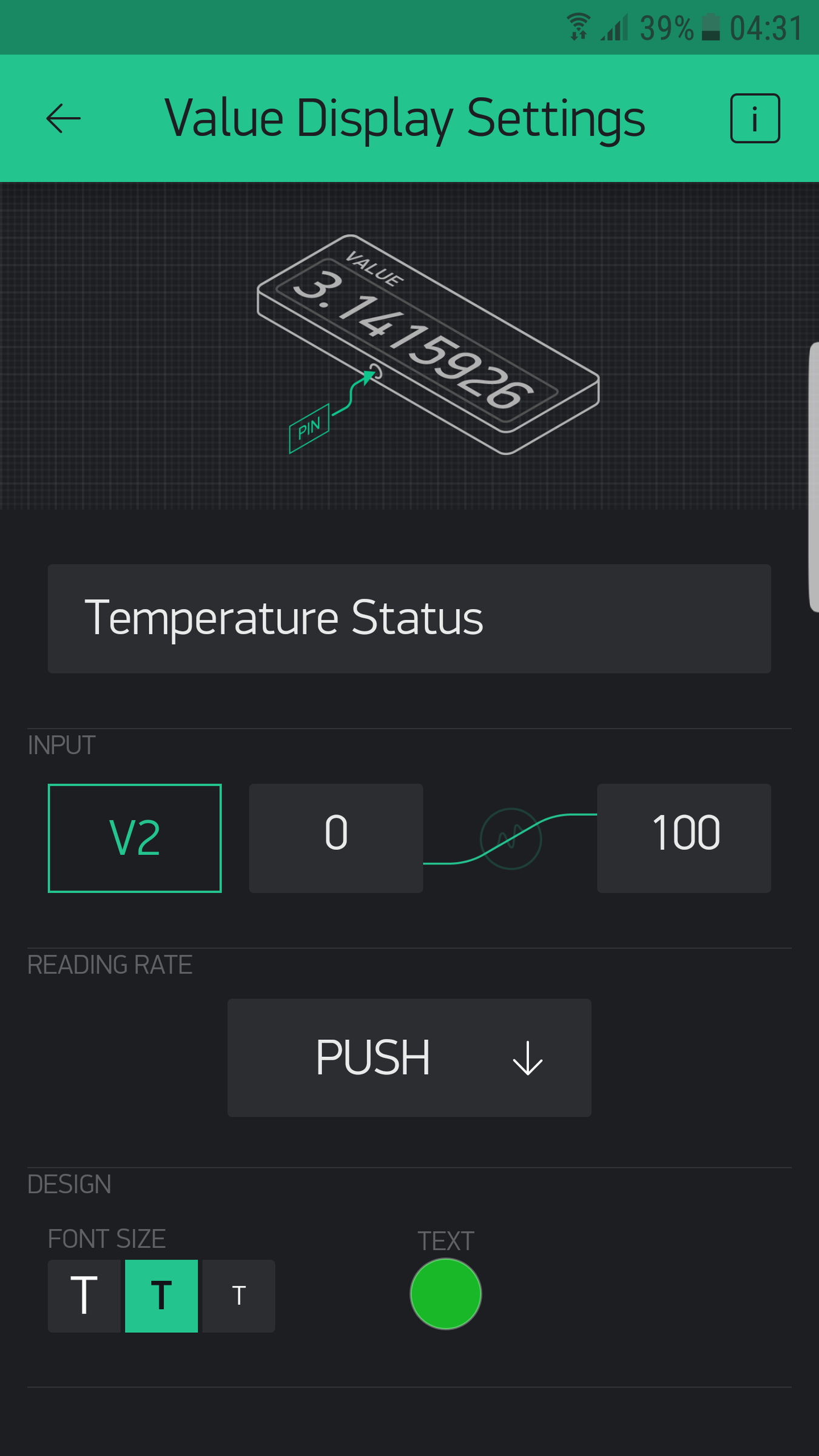

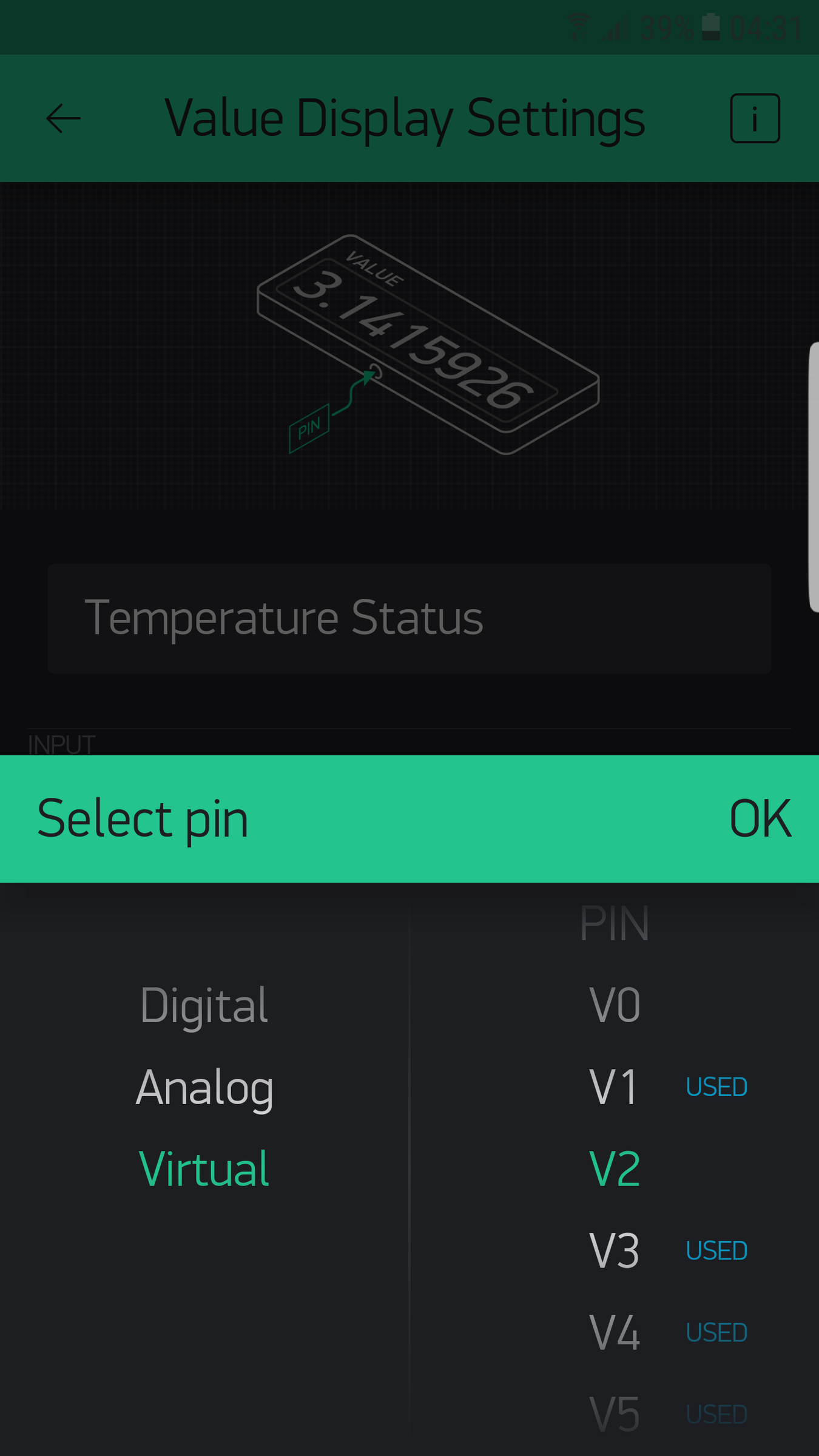

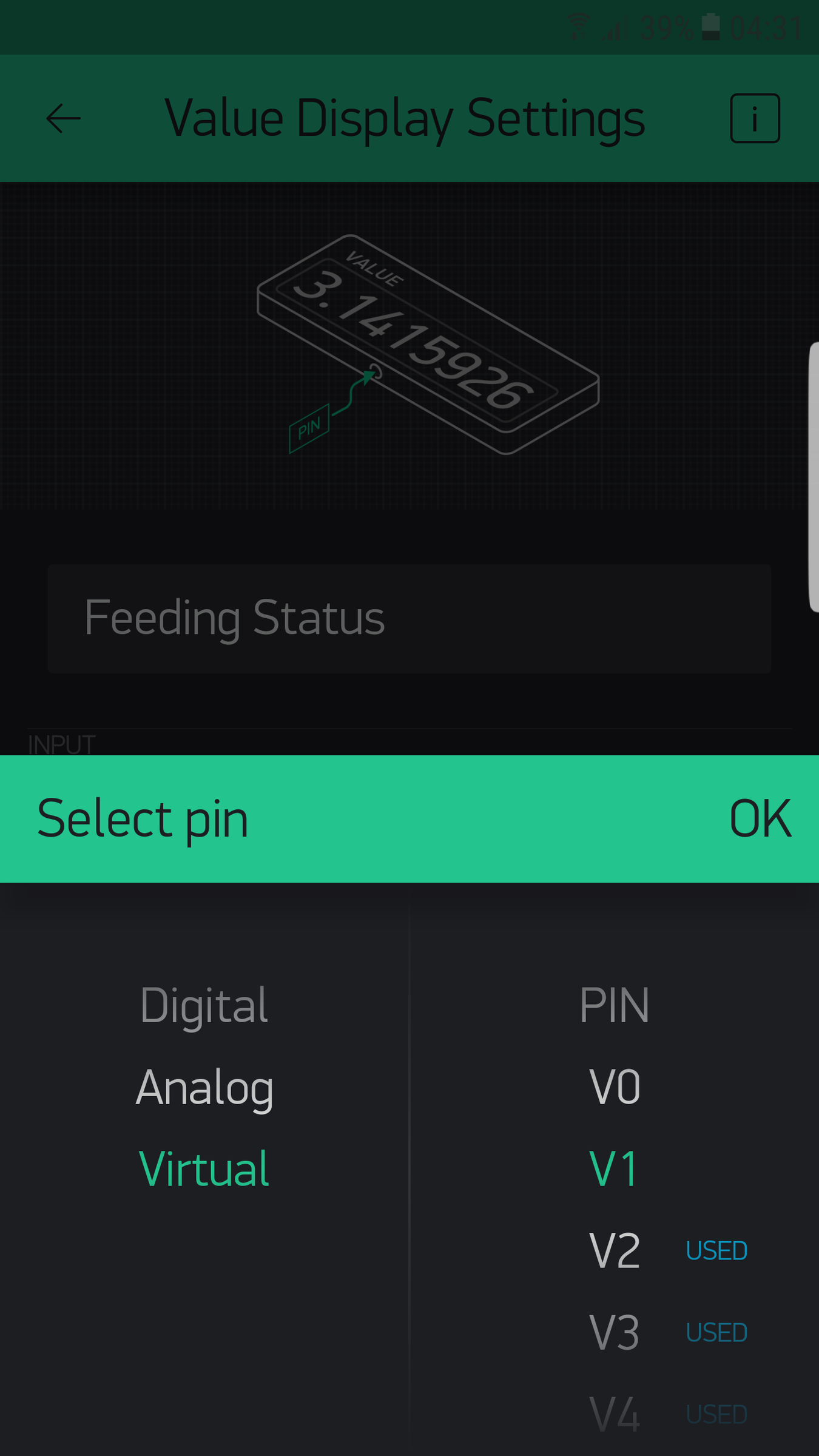

• Vui lòng đặt các thông số như ảnh của mình. Vậy là bạn đã hoàn thành một dự án tuyệt vời cho thú cưng của mình.
