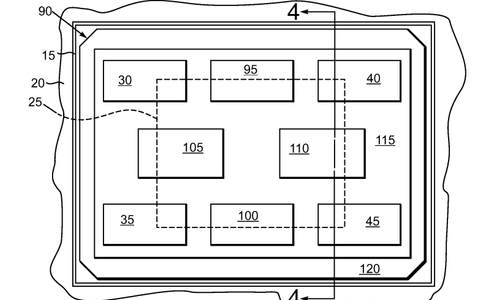

Một tài khoản Twitter/X mới đây vừa tiết lộ thông tin về sản phẩm tương lai của AMD. Thông tin như sau: "Bản quyền mới của AMD cho thấy các SoC Zen tương lai trông như thế nào. Về cơ bản là một thiết kế đóng gói chip chưa từng có vốn sẽ cho phép xếp chồng các chip lên nhau và liên kết chúng qua các khu vực trùng lắp, theo như hình sau. Phần đường chấm gạch là một die chip lớn hơn nằm đè lên các die chip nhỏ hơn".
Bản quyền chip mới đăng ký của AMD
Có thể nói AMD dưới thời Lisa Su có một khẩu hiệu tiên quyết - chiplet, chiplet, chiplet, chiplet và... chiplet! Từ các thiết kế 2D đầu tiên với các chiplet CPU đặt liền kề bên nhau, rồi sau đó là 2.5D cho dòng sản phẩm sử dụng HBM, và mới đây nhất là 3D với 3D V-Cache, công ty này đã tiến khá xa trong việc "xếp hình LEGO" sản phẩm. Nên mẫu bản quyền trên âu cũng không có gì khó hiểu với công ty này. Đã chồng được die chip nhớ lên die logic thì tại sao không chồng tiếp die logic lên nhau?
Quay lại bản vẽ trên, có thể thấy những die nhỏ nằm dưới chính là các die CPU (CCD) quen thuộc. Còn die chấm gạch to đùng bên trên tuy không chắc chắn nhưng khả năng cao là một die XCD (GPU). Vì tới hiện tại AMD vẫn dùng thiết kế monolithic làm GPU chứ chưa qua chiplet (từng có tin đồn một mẫu Navi xài chiplet nhưng nó chưa xuất hiện). Như vậy nếu tấm hình này được hiện thực hoá, đây sẽ là một APU cực khủng có rất nhiều nhân CPU đi cùng GPU. Kết hợp với công nghệ 3D V-Cache 2nd, bên dưới các die CCD có thể kèm thêm cả một bộ đệm cache L3 khác.
Các công nghệ đóng gói, chồng chip AMD hiện có
Bên cạnh đó, việc đặt die chồng lấn lên nhau cho thấy chúng có thể liên lạc trực tiếp thông qua liên kết TSV, mà không cần cầu nối interposer (như thế hệ 2D) nữa. Theo cánh này độ trễ tín hiệu sẽ giảm đáng kể, góp phần cải thiện hơn hiệu năng. Trước nay, điểm dở của chiplet là độ trễ (so với monolithic) vì tín hiệu điện phải đi mạch dài hơn.
Mặc dù chưa rõ đây sẽ là sản phẩm nào, nhưng với thiết kế "cao ốc" trên, chắc chắn nó sẽ không rẻ tiền và nhắm tới các khách hàng cao cấp hơn là người dùng phổ thông.
coreteks (@coreteks) on X
New patent from AMD shows how future Zen SoCs could look like. Basically a novel packaging design that enables compact chip stacking and interconnection by having them partially overlap, as in this figure. The dotted line is a larger die stacked...
x.com
Bản quyền chip mới đăng ký của AMD
Có thể nói AMD dưới thời Lisa Su có một khẩu hiệu tiên quyết - chiplet, chiplet, chiplet, chiplet và... chiplet! Từ các thiết kế 2D đầu tiên với các chiplet CPU đặt liền kề bên nhau, rồi sau đó là 2.5D cho dòng sản phẩm sử dụng HBM, và mới đây nhất là 3D với 3D V-Cache, công ty này đã tiến khá xa trong việc "xếp hình LEGO" sản phẩm. Nên mẫu bản quyền trên âu cũng không có gì khó hiểu với công ty này. Đã chồng được die chip nhớ lên die logic thì tại sao không chồng tiếp die logic lên nhau?
Quay lại bản vẽ trên, có thể thấy những die nhỏ nằm dưới chính là các die CPU (CCD) quen thuộc. Còn die chấm gạch to đùng bên trên tuy không chắc chắn nhưng khả năng cao là một die XCD (GPU). Vì tới hiện tại AMD vẫn dùng thiết kế monolithic làm GPU chứ chưa qua chiplet (từng có tin đồn một mẫu Navi xài chiplet nhưng nó chưa xuất hiện). Như vậy nếu tấm hình này được hiện thực hoá, đây sẽ là một APU cực khủng có rất nhiều nhân CPU đi cùng GPU. Kết hợp với công nghệ 3D V-Cache 2nd, bên dưới các die CCD có thể kèm thêm cả một bộ đệm cache L3 khác.
Các công nghệ đóng gói, chồng chip AMD hiện có
Bên cạnh đó, việc đặt die chồng lấn lên nhau cho thấy chúng có thể liên lạc trực tiếp thông qua liên kết TSV, mà không cần cầu nối interposer (như thế hệ 2D) nữa. Theo cánh này độ trễ tín hiệu sẽ giảm đáng kể, góp phần cải thiện hơn hiệu năng. Trước nay, điểm dở của chiplet là độ trễ (so với monolithic) vì tín hiệu điện phải đi mạch dài hơn.
Mặc dù chưa rõ đây sẽ là sản phẩm nào, nhưng với thiết kế "cao ốc" trên, chắc chắn nó sẽ không rẻ tiền và nhắm tới các khách hàng cao cấp hơn là người dùng phổ thông.
